Thermex Sonne 12 Wi-Fi и бойлер косвенного нагрева: как включить параметр Hp и заставить трёхходовой клапан переключаться

Опыт обвязки электрокотла Thermex Sonne 12 Wi-Fi с бойлером косвенного нагрева, тёплым полом и калорифером. Схема, узел ввода воды, настройки котла и Tuya, и главное — где на плате «перемычка», без которой нет Hp и клапан dLine U не переключается.

· обновлено · чтение 32 мин · Сергей Поминов

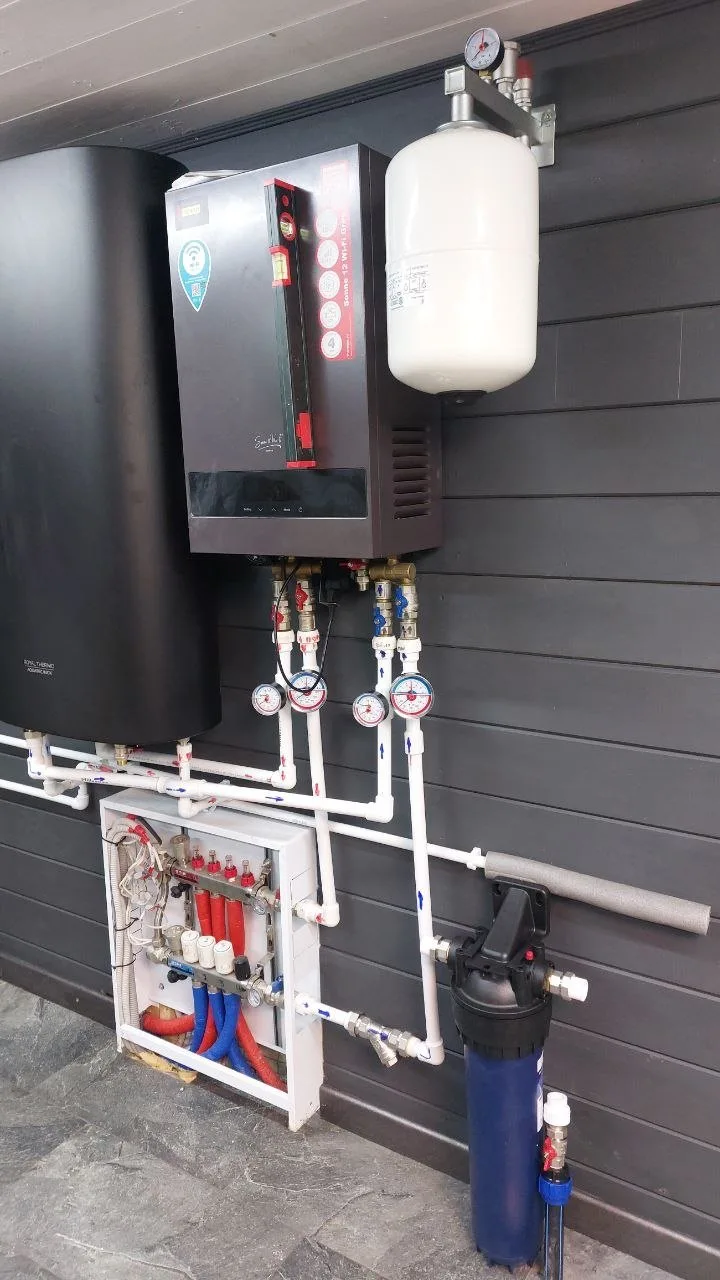

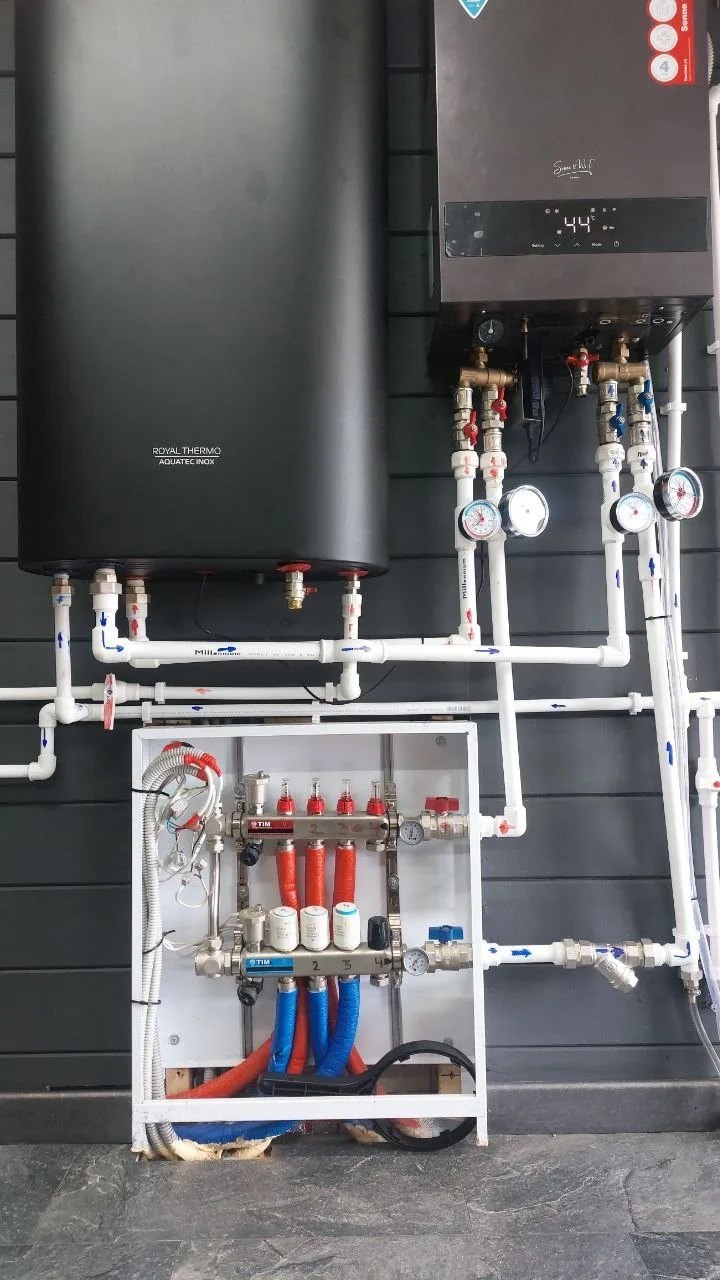

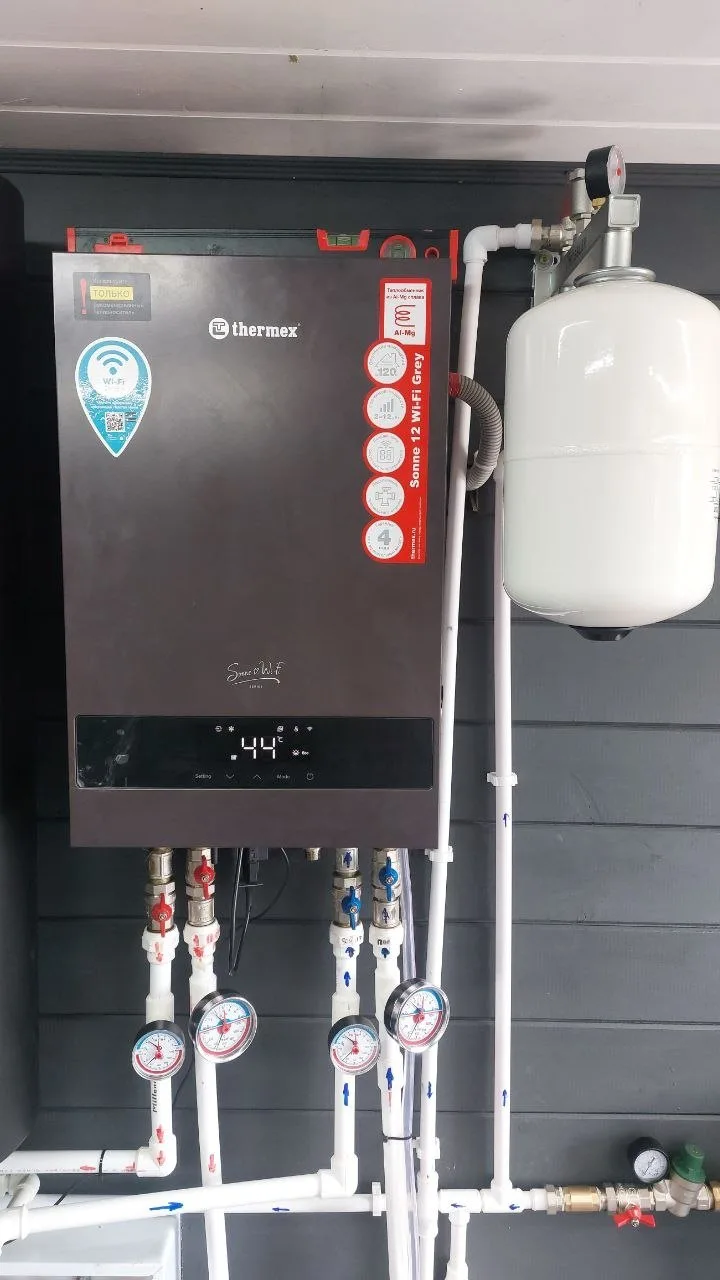

Котельная зона в сборе: котёл, расширительный бак, шкаф коллектора и узел ввода воды с колбой фильтра
Котельная зона в сборе: котёл, расширительный бак, шкаф коллектора и узел ввода воды с колбой фильтра
Котельная каркасного домика: слева бойлер косвенного нагрева Royal Thermo 100 л, в центре электрокотёл Thermex Sonne 12 Wi-Fi, справа расширительный бак Stout, внизу шкаф коллектора и фильтр

Мы собрали отопление и горячую воду в небольшом каркасном домике на участке: электрокотёл Thermex Sonne 12 Wi-Fi, бойлер косвенного нагрева на 100 литров, два контура тёплого пола, водяной калорифер в приточной вентиляции и управление со смартфона. Гидравлика заработала с первого раза. А вот трёхходовой клапан упорно не хотел переключаться на бойлер, и в инструкции ответа не нашлось. Разгадка заняла полдня, стоила одного разбитого мультиметра и, судя по поиску, нигде в интернете не описана.

В статье весь проект целиком: схема, обвязка, узел ввода воды, заправка гликолем, настройки котла и терморегуляторов, и отдельный подробный раздел про ту самую «перемычку на клемме».

Что за объект и что хотели получить

Домик каркасный, 6 × 3,5 м снаружи (внутри 5,65 × 3,16 м). Это гостевая и игровая зона на участке, которая должна жить круглый год, но бывает пустой по несколько дней. Отсюда требования:

  • Только электричество. Газа нет, дрова в таком объёме не нужны.
  • Незамерзающий теплоноситель. Если домик обесточится зимой, вода в полах и трубах не должна разорвать систему. Поэтому в контуре пропиленгликоль.
  • Горячая вода из бойлера косвенного нагрева. Отдельный ТЭН в бойлере не нужен: котёл всё равно есть.
  • Удалённое управление. Температура по комнатам и котёл со смартфона.
  • Тёплый пол как основное отопление. Плюс подогрев приточного воздуха, потому что в домике стоит приточно-вытяжная установка с рекуперацией.

Состав системы

Узел Модель Роль
Котёл Thermex Sonne 12 Wi-Fi (одноконтурный, электрический) Греет теплоноситель. Внутри есть насос с напором около 6 м, расширительный бак, предохранительный клапан на 3 бар, воздухоотводчик
Трёхходовой клапан Thermex dLine U с электроприводом (комплект) Переключает подачу котла: коллектор или змеевик бойлера
Бойлер Royal Thermo Aquatec Inox RTWX-F 100 л, настенный Горячая вода для душа и раковины
Коллектор TIM на 4 выхода, с расходомерами Выходы: тёплый пол 1, тёплый пол 2, калорифер, резерв
Тёплый пол 2 контура PEX 16 в стяжке Основное отопление
Калорифер Водяной канальный ВОКф 160/2 Подогрев приточного воздуха перед рекуператором
Управление зонами 3 терморегулятора Tuya + сервоприводы NC Каждая зона открывается по своему датчику
Холодная вода Центральный самотёчный водопровод, до 2 бар, ввод ПНД 32 Узел ввода с фильтрами и редуктором
Защита бойлера Stout: расширительный бак 12 л + группа безопасности ¾, 3 бар Принимает расширение воды при нагреве
Трубы ПП 25 армированный (отопление), ПП 20 (вода), PEX 16 (полы и калорифер) —
Теплоноситель Пропиленгликоль Не замёрзнет при отключении питания

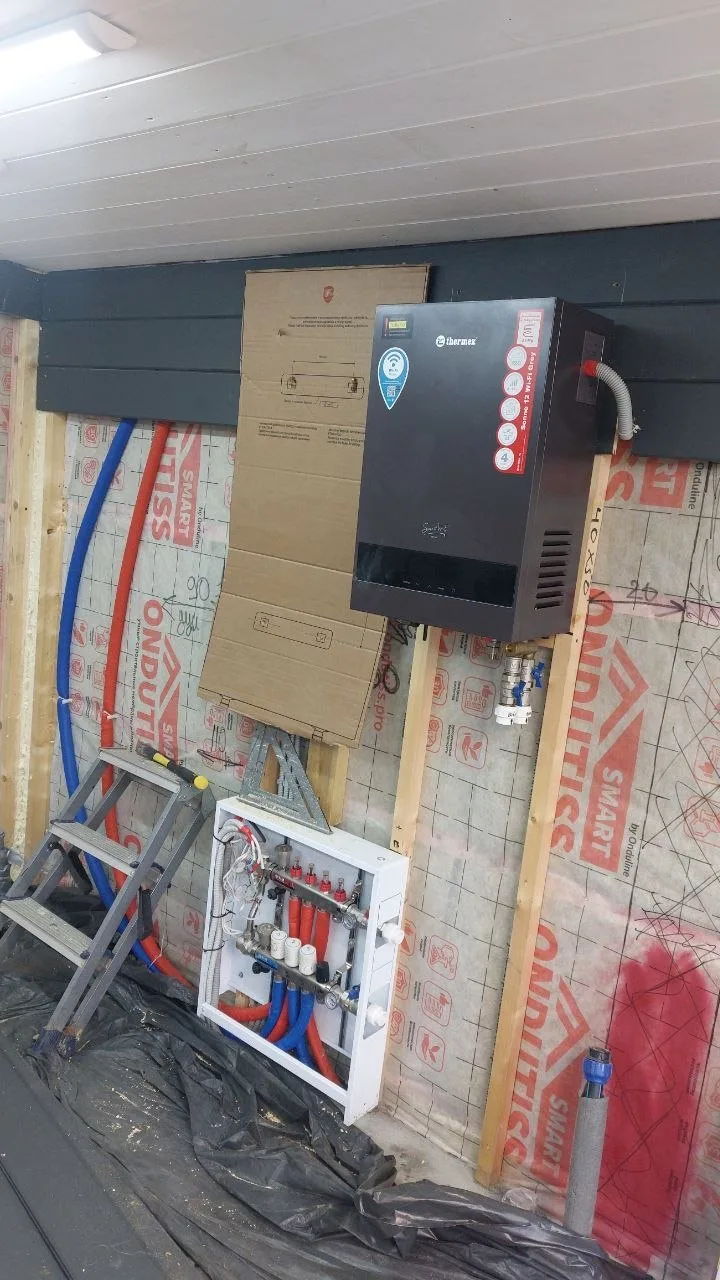

Этап монтажа: котёл Thermex Sonne на стене каркасного дома до обшивки, под ним коллектор тёплого пола

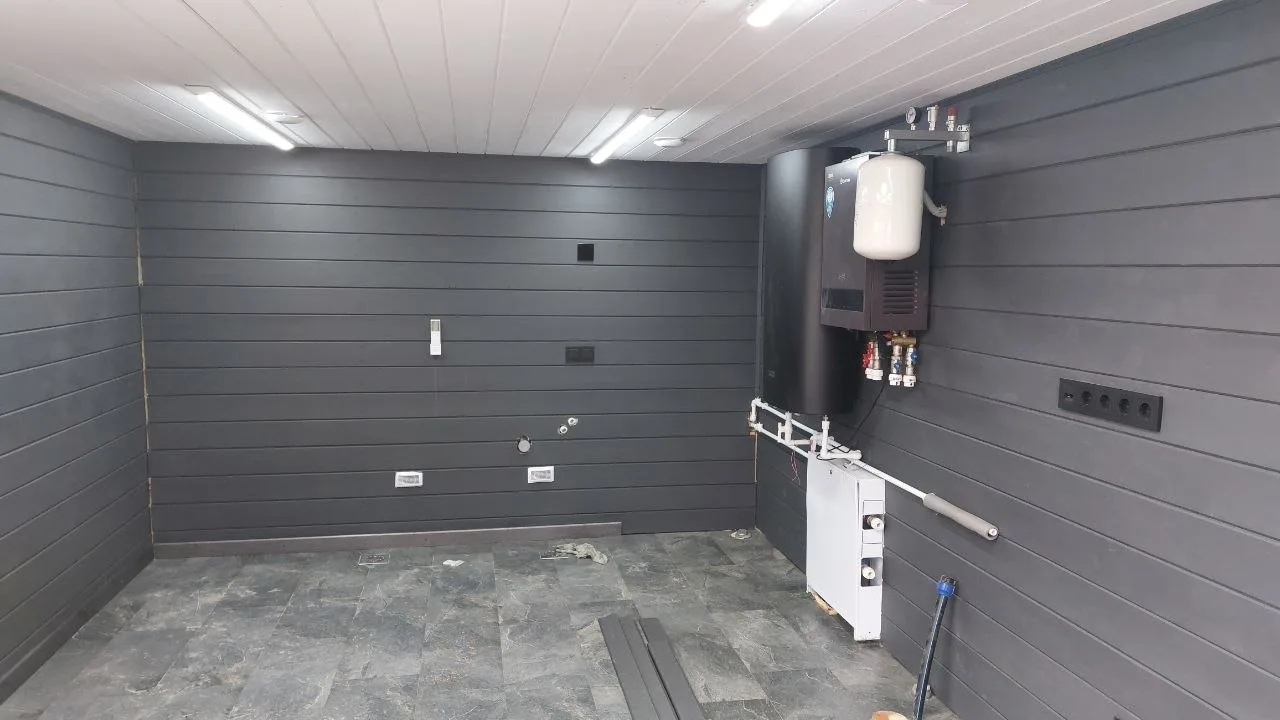

Котельная зона домика после отделки: котёл и расширительный бак на стене, трубы ещё не обвязаны

Схема и логика системы

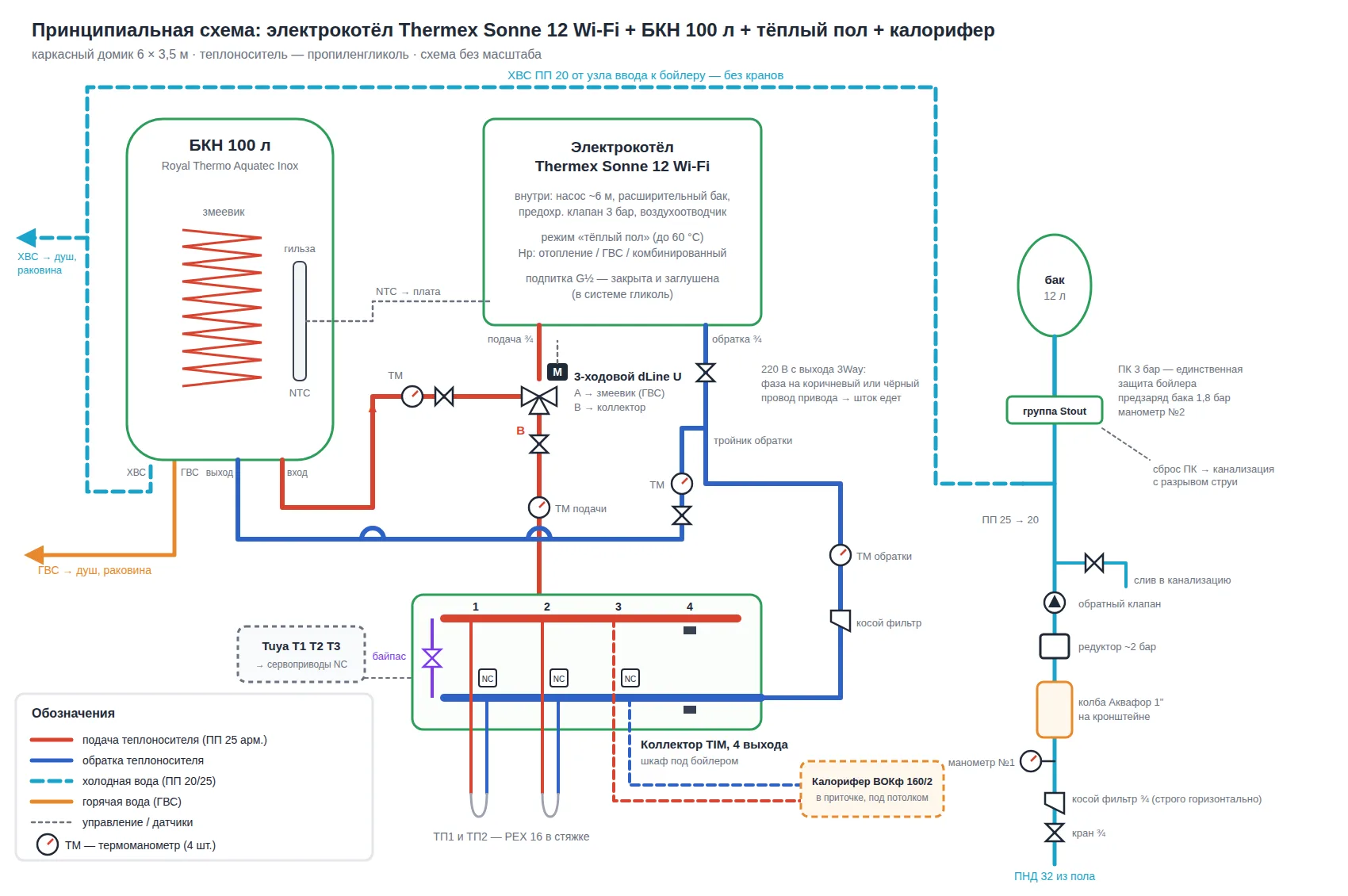

Принципиальная схема: электрокотёл Thermex Sonne 12 Wi-Fi, трёхходовой клапан dLine U, бойлер косвенного нагрева 100 л, коллектор TIM на 4 выхода, тёплый пол, калорифер и узел ввода холодной воды с группой Stout

Логика простая, и в ней нет ничего лишнего:

  1. Котёл греет пропиленгликоль и своим встроенным насосом гонит его на трёхходовой клапан.
  2. В режиме отопления клапан открыт на коллектор. Там три рабочих выхода: два контура пола и калорифер. Каждый открывается своим нормально закрытым сервоприводом по команде своего терморегулятора Tuya.
  3. Когда бойлер остыл, котёл по датчику NTC в гильзе бойлера переводит клапан на змеевик. Бойлер греется, затем клапан возвращается на отопление. За этот алгоритм отвечает параметр Hp в сервисном меню котла.
  4. Обратки коллектора и змеевика сходятся в тройнике перед котлом.
  5. Байпас на коллекторе нужен для случаев, когда все три сервопривода закрыты (ночью, летом, в тёплую погоду). Без него насосу котла некуда гнать теплоноситель, и котёл уходит в ошибку по протоку.

Рабочая монтажная схема

Принципиальная схема выше упрощённая. Ниже наша рабочая схема, по которой шёл монтаж. На ней всё нарисовано так, как висит на стене: слева бойлер, в центре котёл, справа бак Stout с группой, под бойлером коллектор, под группой узел ввода. Подписаны диаметры, краны, термоманометры, дренажи и то, что уже смонтировано.

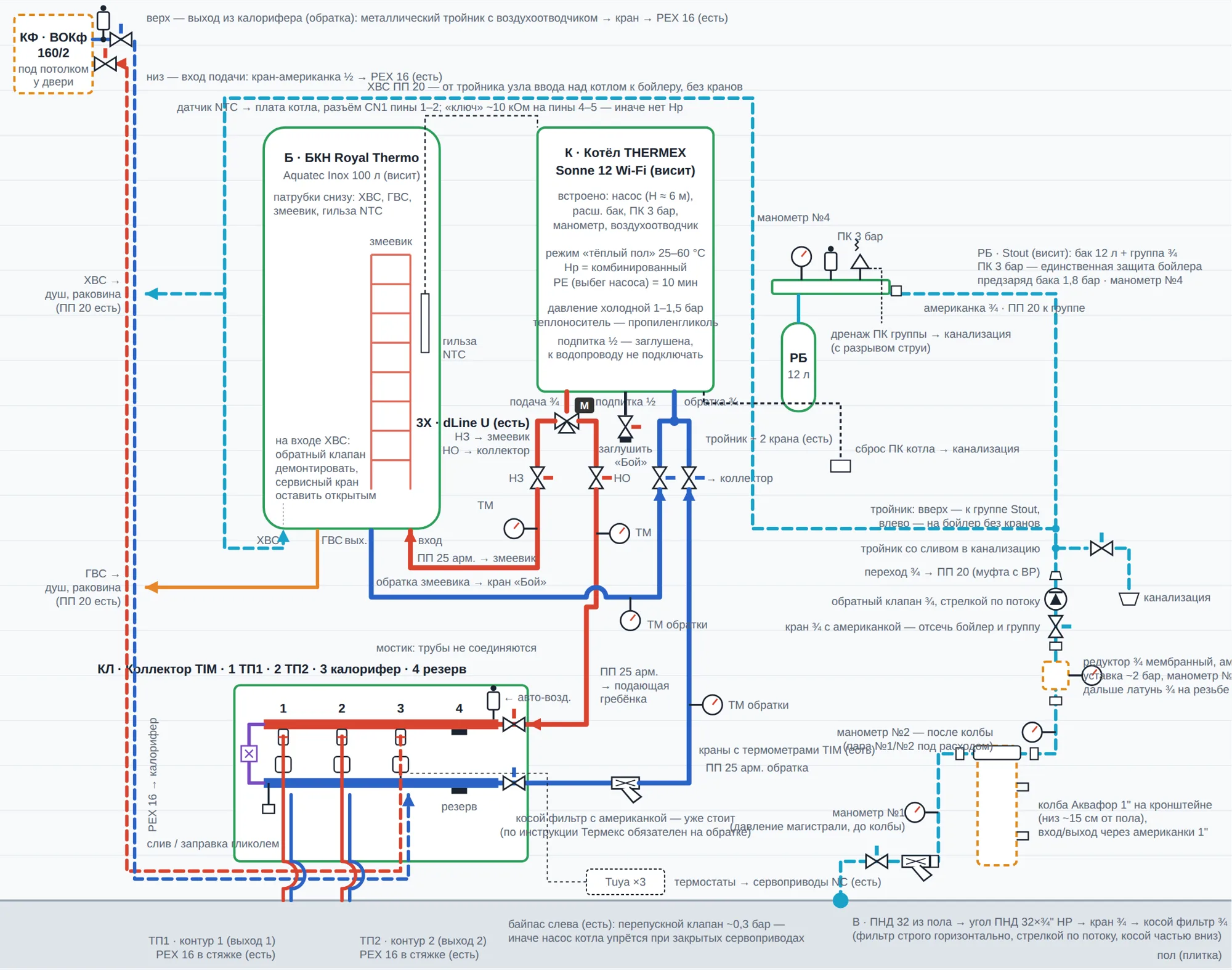

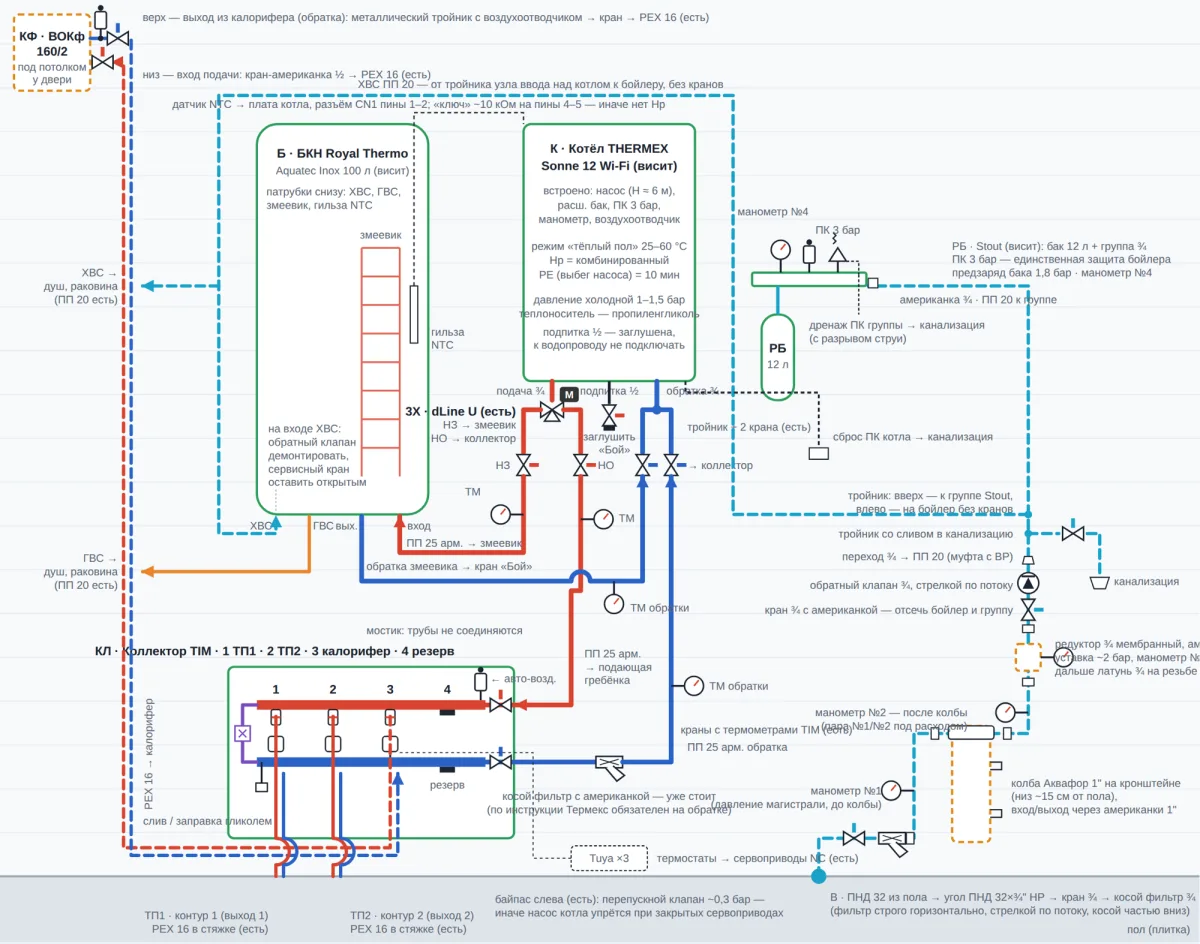

Рабочая монтажная схема отопления и ГВС: бойлер, котёл Thermex Sonne, трёхходовой клапан, коллектор TIM, калорифер, узел ввода воды с колбой, редуктором, обратным клапаном и группой Stout, с диаметрами и арматурой

Почему без отдельного насоса на коллекторе

В инструкции Thermex есть схема с отдельным насосом на контур тёплого пола. Для нашего объёма он не нужен. Две петли пола и калорифер — это порядка 0,5–0,7 м³/ч, и встроенный насос котла с напором около 6 м с этим справляется. Проверка простая: при открытых зонах поплавки расходомеров на коллекторе должны показывать 1,5–2 л/мин на петлю. Если на самой длинной петле расход не набирается даже при прикрытом байпасе, тогда стоит думать про насосно-смесительный узел. Покупать его заранее смысла нет.

Почему пропиленгликоль, а не этиленгликоль

В одной котельной с теплоносителем стоит бойлер с питьевой водой. Змеевик отделяет одно от другого, но при его повреждении этиленгликоль ядовит. Thermex для своих котлов допускает только пропиленгликолевые теплоносители. Мы взяли готовый пропиленгликоль на −30 °C.

План домика

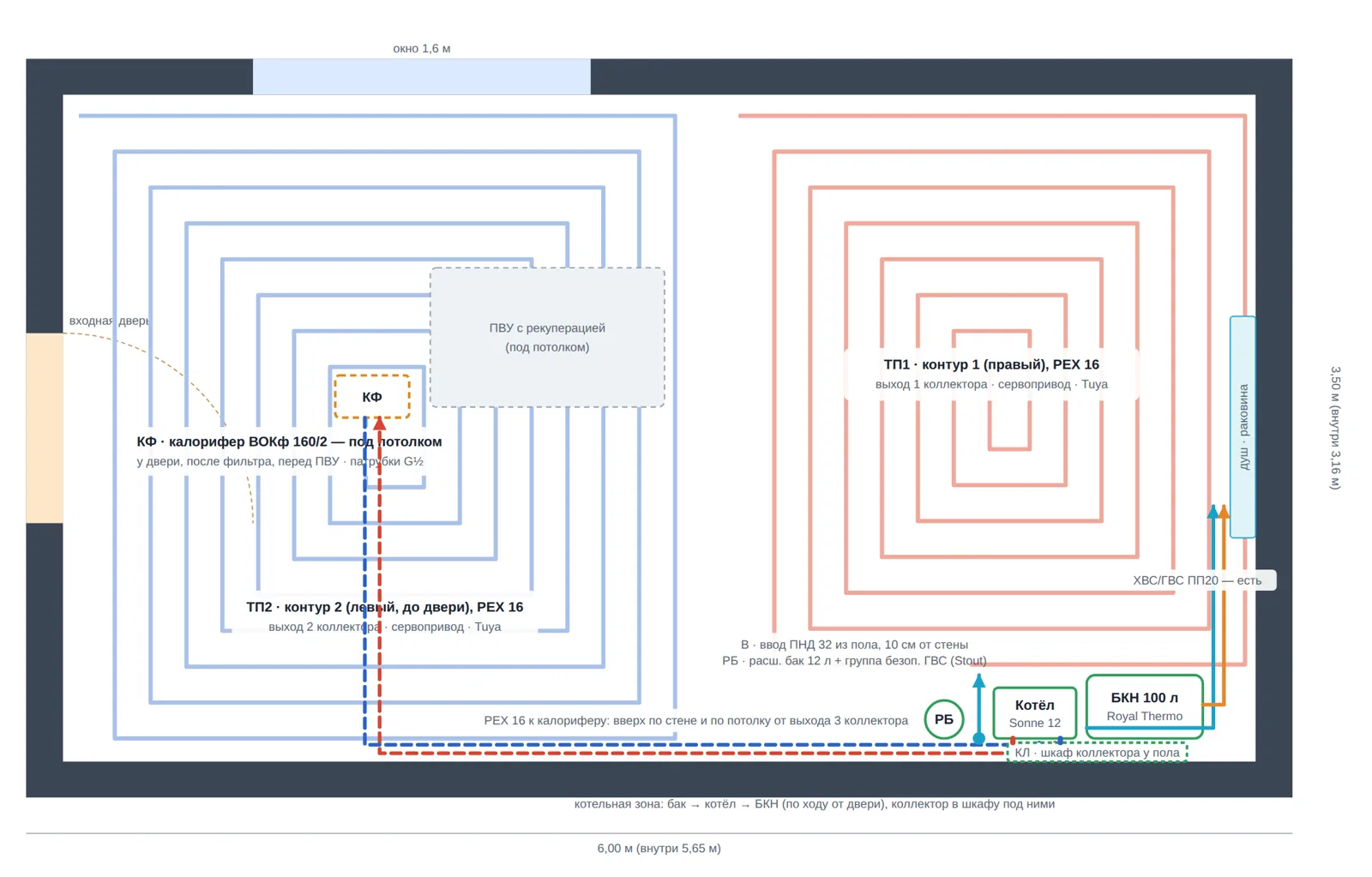

План каркасного домика 6 × 3,5 м: два контура тёплого пола, калорифер у входной двери, ПВУ под потолком, котельная зона у длинной стены

Котельная зона вытянута вдоль длинной стены: слева бойлер, в центре котёл, справа расширительный бак Stout. Под бойлером шкаф коллектора, под баком узел ввода воды. Трубы к калориферу (PEX 16 в утеплителе) идут от третьего выхода коллектора вверх по стене и по потолку к двери.

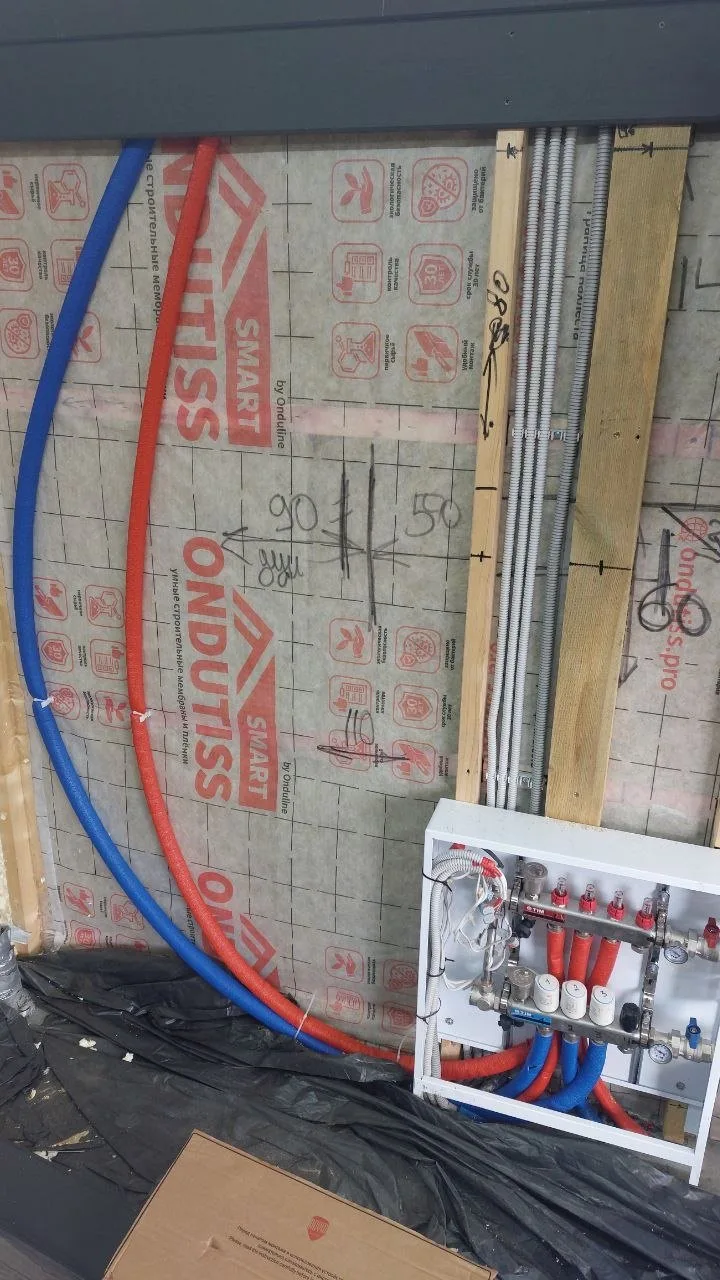

Коллектор TIM и трубы PEX 16 контуров тёплого пола на этапе каркаса

Обвязка котла: трёхходовой клапан, краны и термоманометры

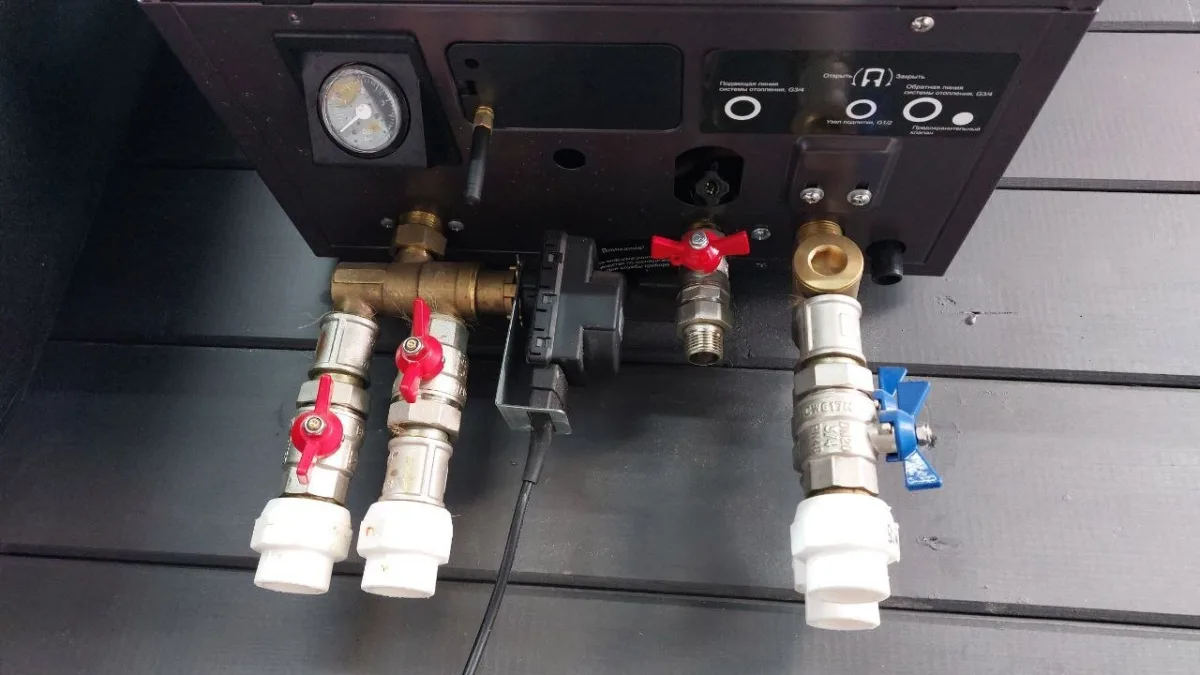

Патрубки котла Thermex Sonne снизу до обвязки: подача, подпитка и обратка с кранами

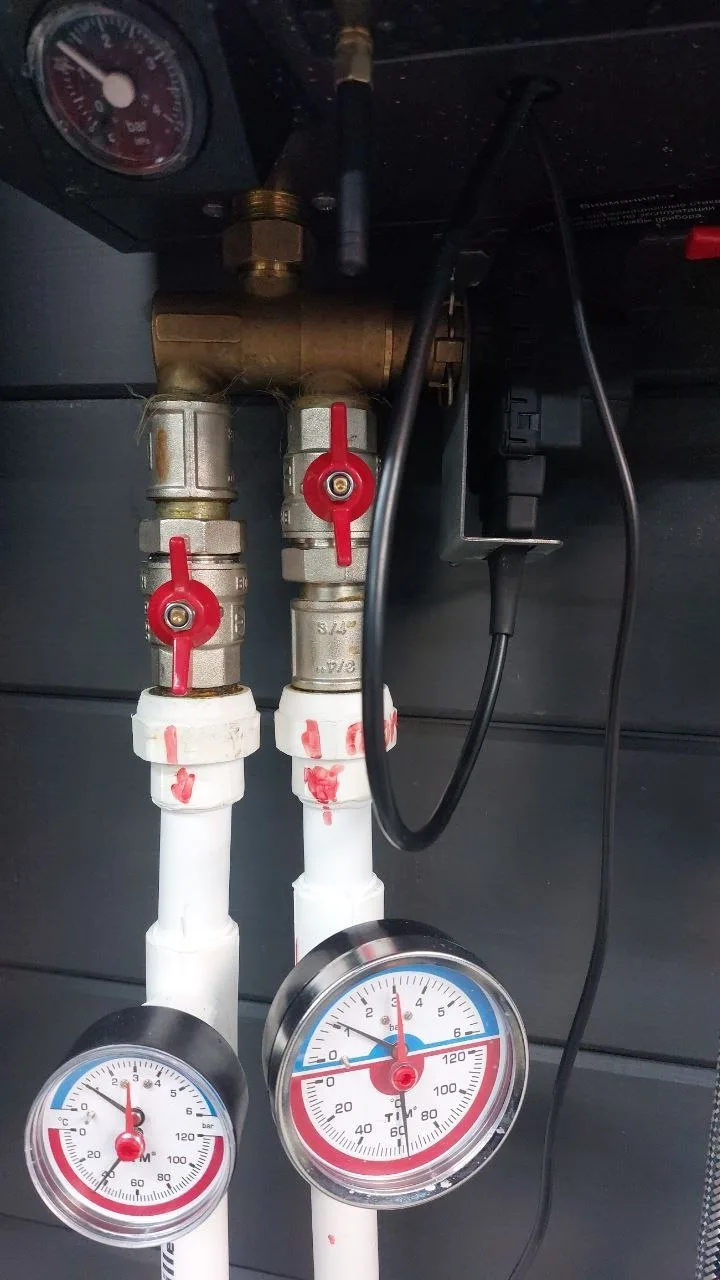

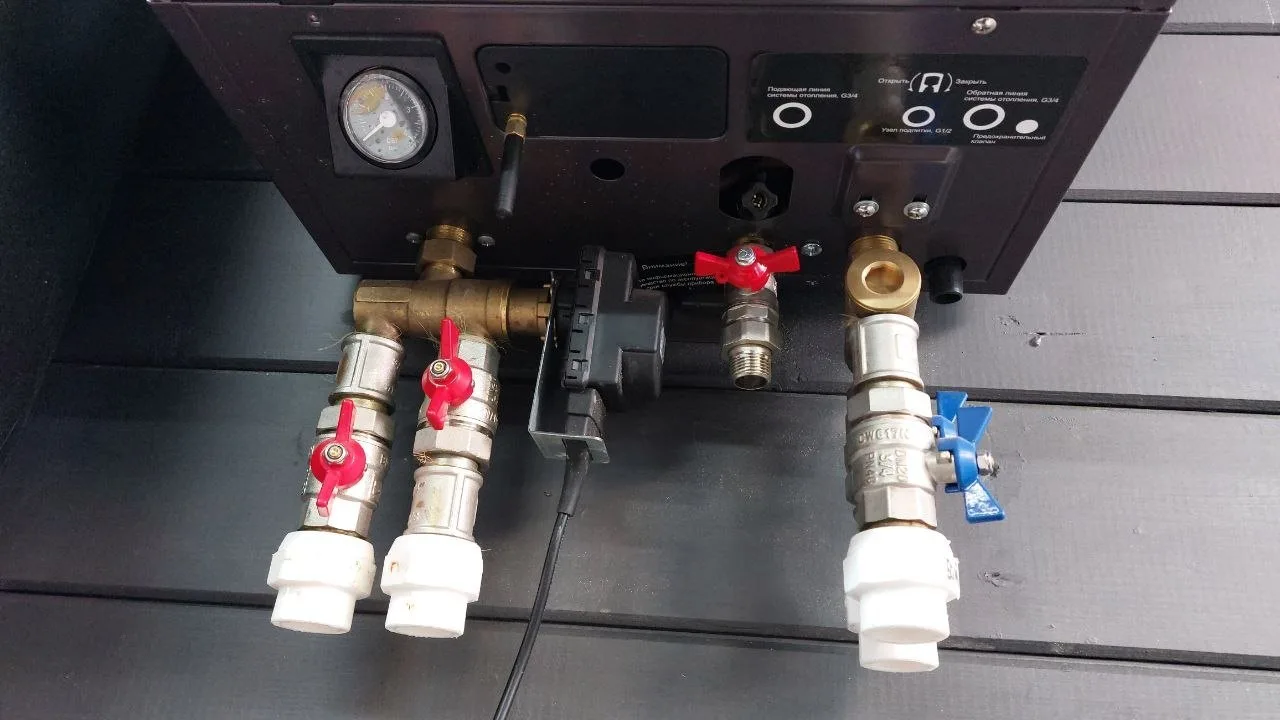

Трёхходовой клапан Thermex dLine U на подаче котла, под ним два шаровых крана и термоманометры

Подача. Трёхходовой клапан dLine U стоит прямо на патрубке подачи котла (G¾). У клапана вход AB и два выхода: A и B. Мы подключили A — на змеевик бойлера, B — на коллектор: с завода клапан открыт на B, то есть без команды котла тепло идёт в отопление. На каждом выходе шаровой кран-американка и переход на ПП 25 армированный.

Обратка. На патрубке обратки латунный тройник и два крана: один на обратку коллектора, второй на обратку змеевика бойлера. На обратке коллектора стоит косой латунный фильтр с американкой. Инструкция Thermex требует металлический фильтр не меньше G¾ перед котлом. Благодаря кранам фильтр чистится без слива системы: перекрыл краны коллектора и кран у котла, открутил, промыл.

Термоманометры. Их четыре, все на ПП-тройниках 25 под котлом: подача и обратка коллектора, подача и обратка змеевика. Зачем так много:

  • Разница температур на полах показывает, что происходит со стяжкой. Если подача и обратка 40/35 °C, стяжка прогрета и берёт мало. Если 40/28 °C, стяжка ещё холодная и активно забирает тепло.
  • На змеевике всё аналогично. Обратка сильно холоднее подачи — бойлер греется. Температуры сравнялись — бойлер зарядился.
  • Давление на обратке дублирует манометр котла. Wi-Fi может отвалиться, стрелочный прибор — нет.

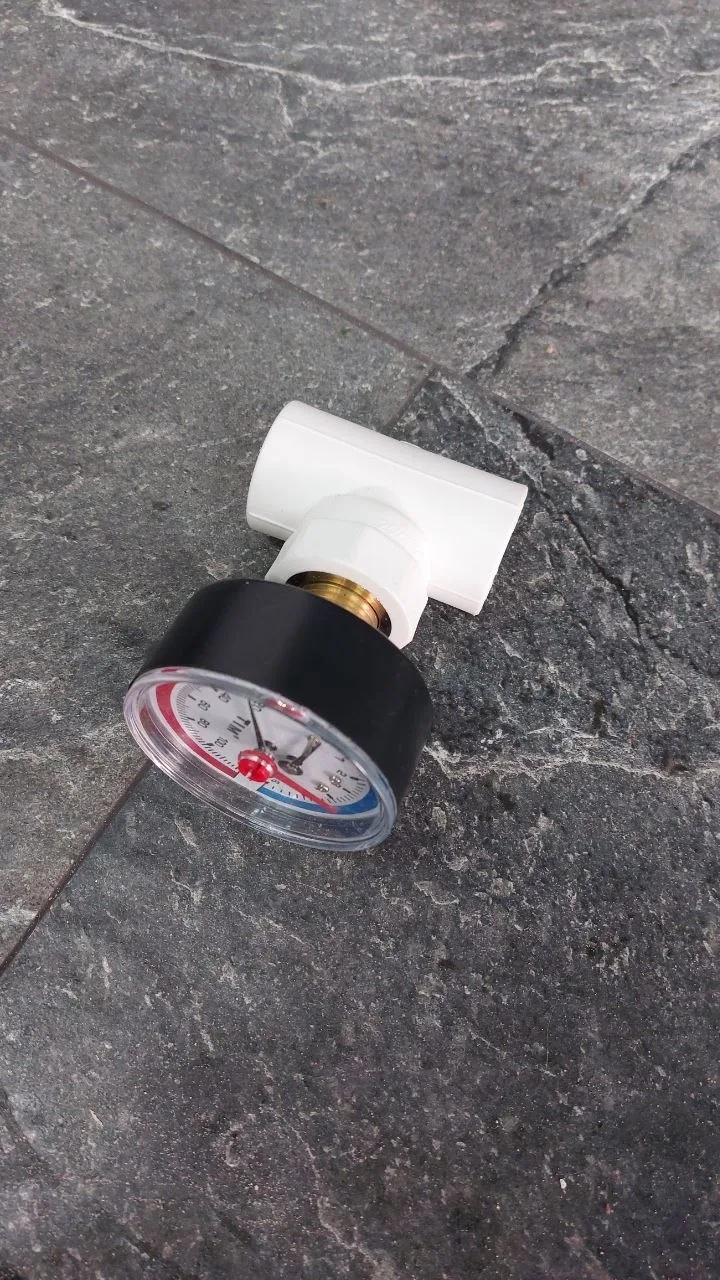

Термоманометр TIM на полипропиленовом тройнике 25 перед монтажом

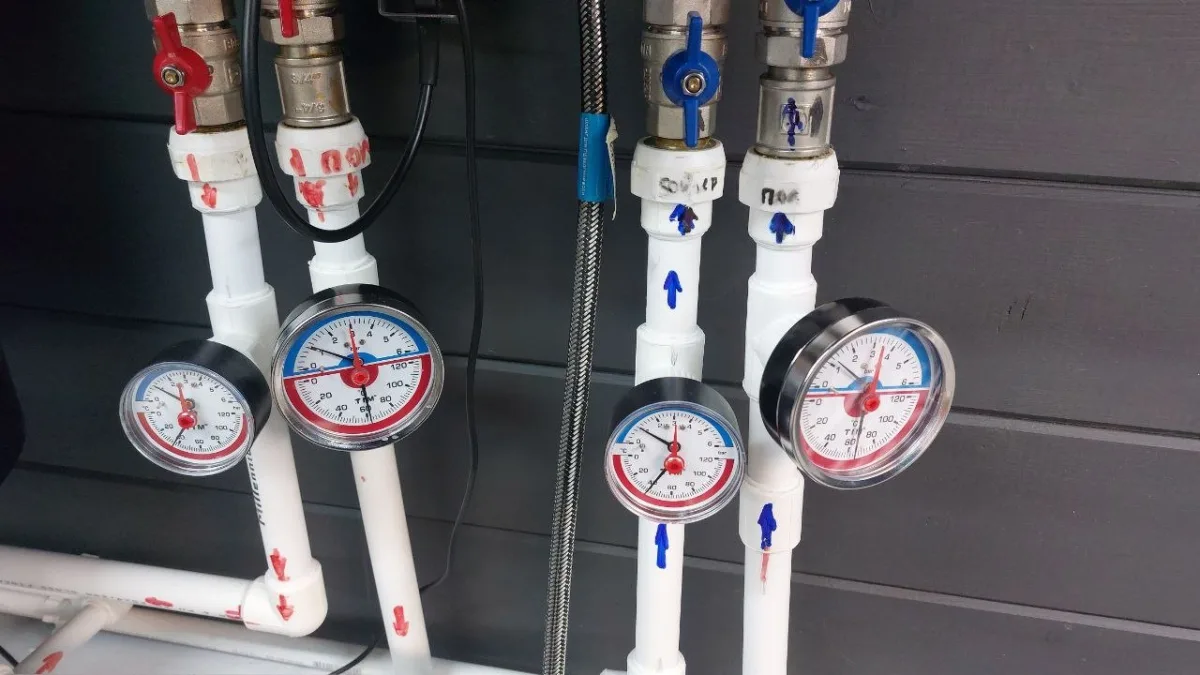

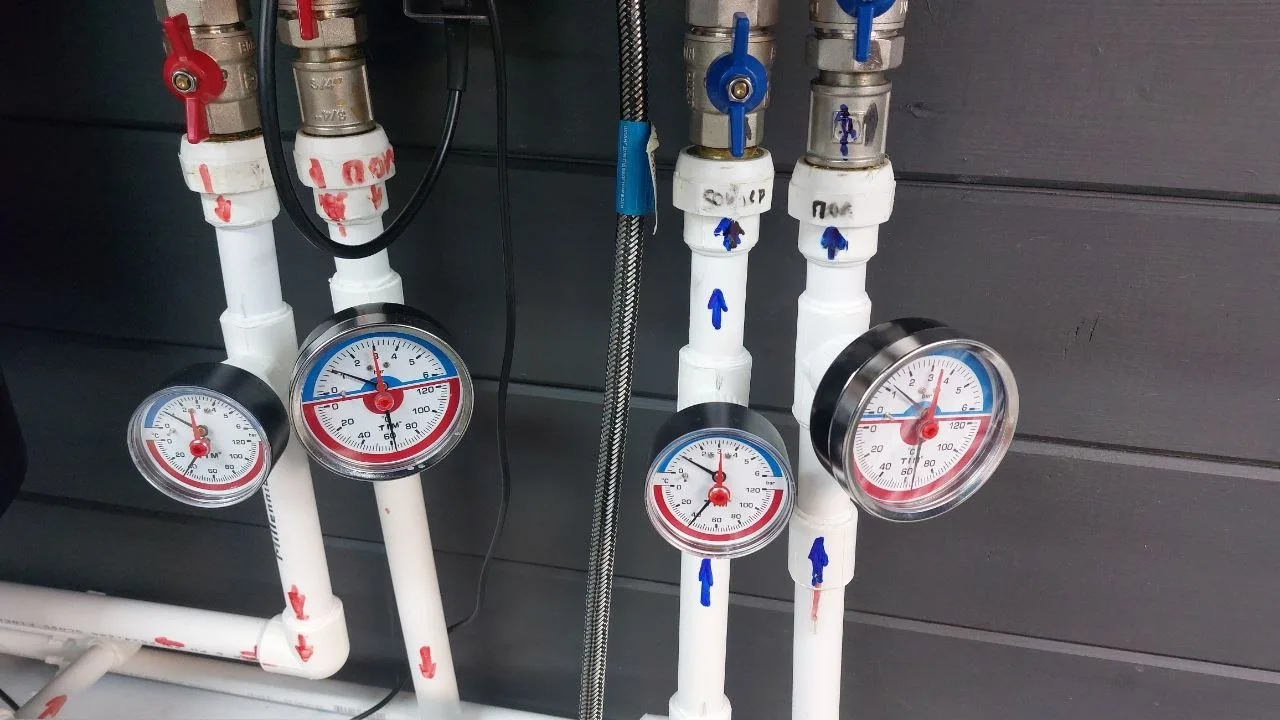

Четыре термоманометра на подаче и обратке коллектора и змеевика бойлера

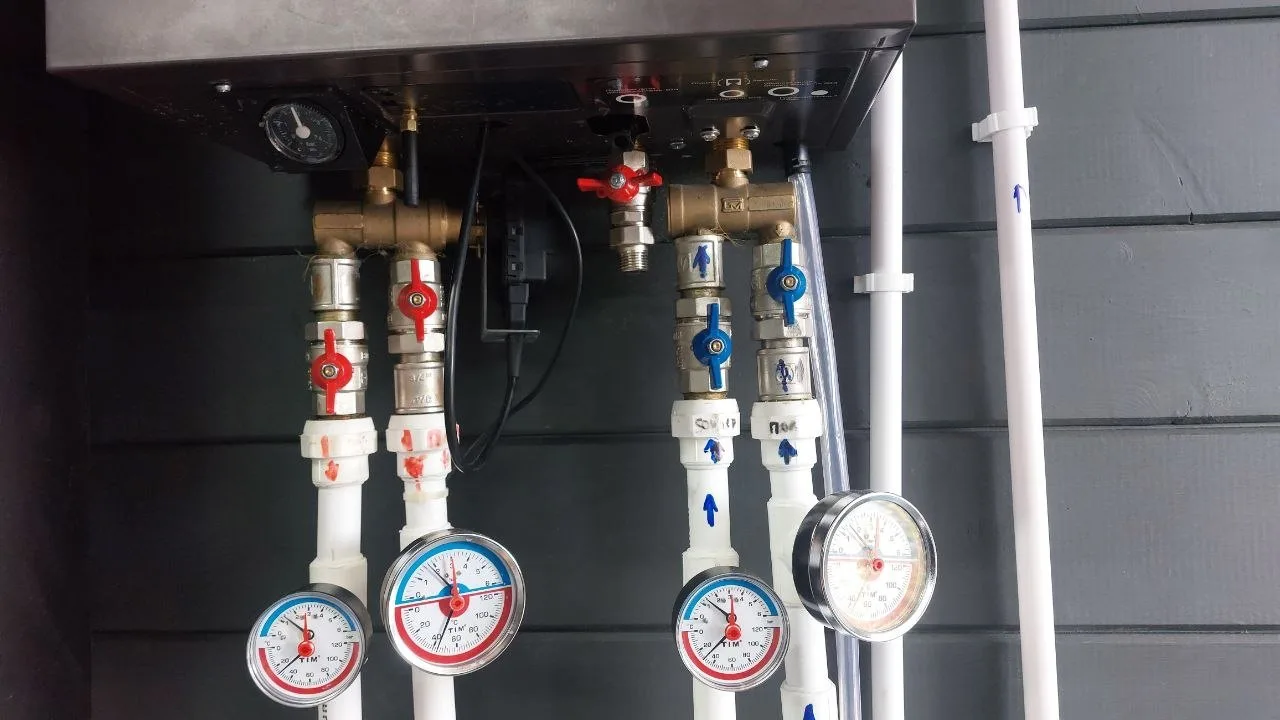

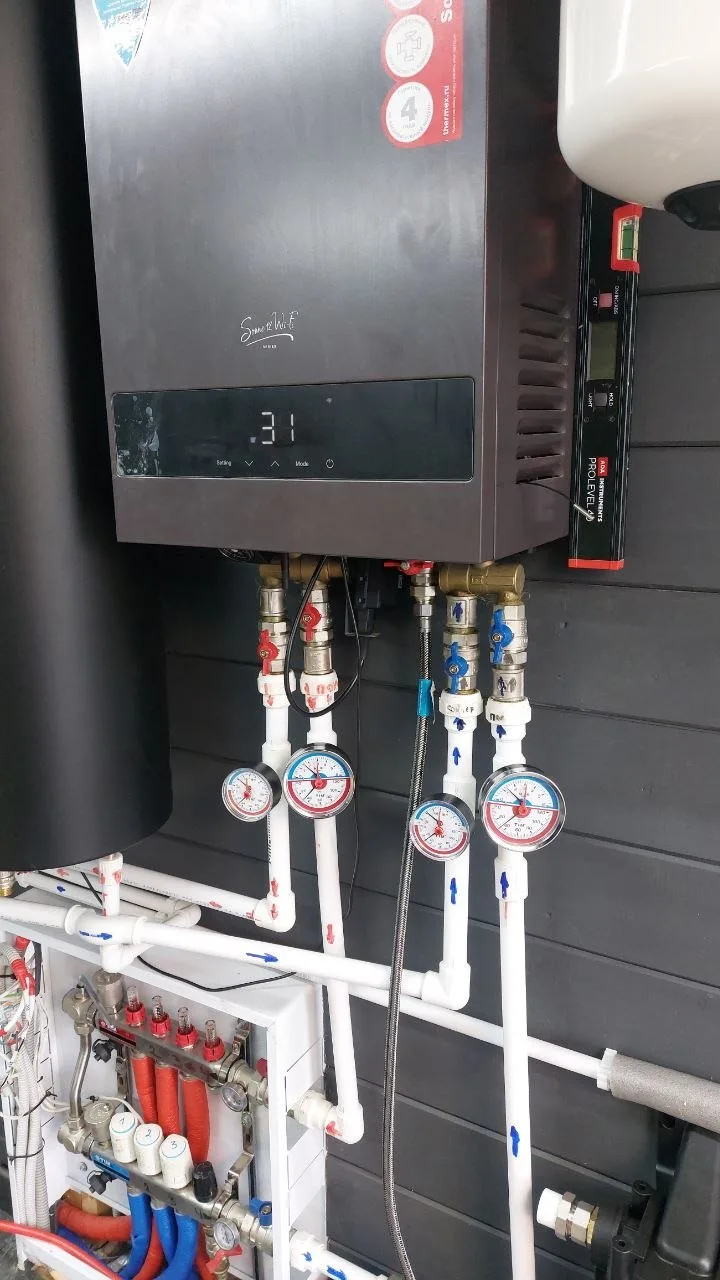

Краны и термоманометры под котлом после окончательной сборки

Подпитка. У Sonne 12 Wi-Fi есть узел подпитки G½. К водопроводу мы его не подключали: в контуре гликоль, и подпитка водой его разбавит. Кран закрыт и заглушен, а доливать систему можно только гликолем через сливной кран коллектора.

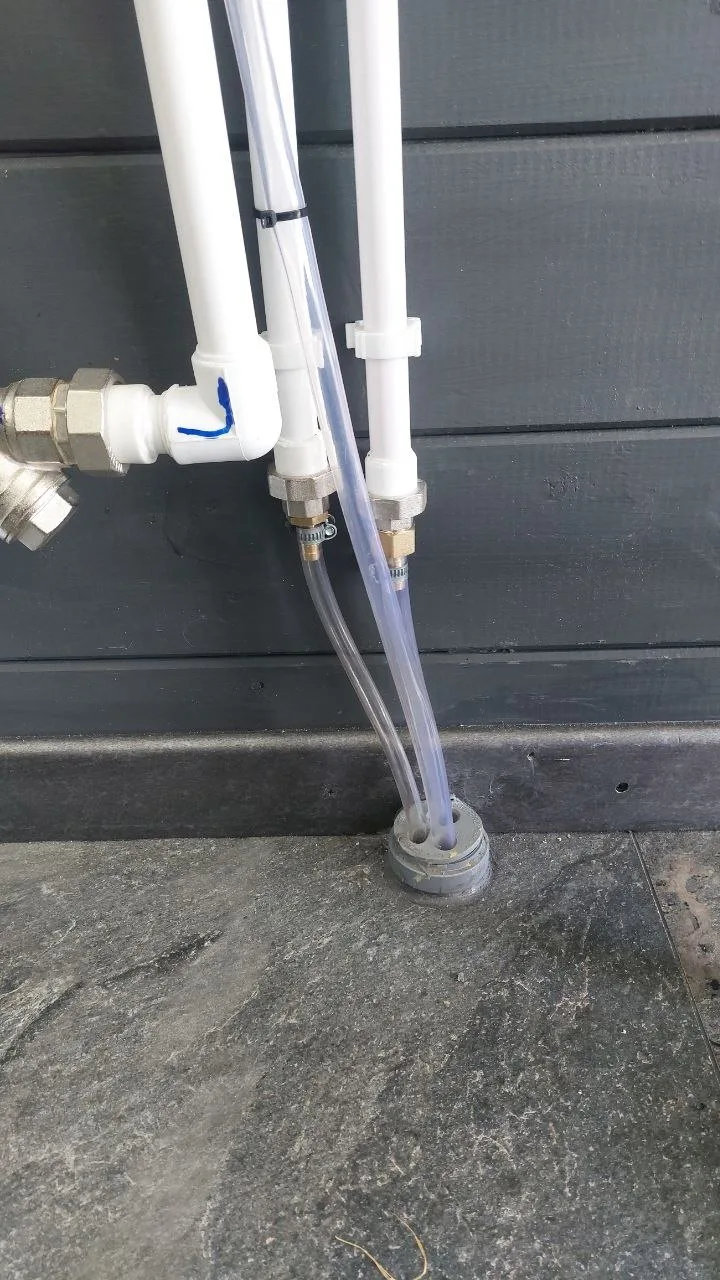

Сброс предохранительного клапана котла выведен трубкой в канализацию.

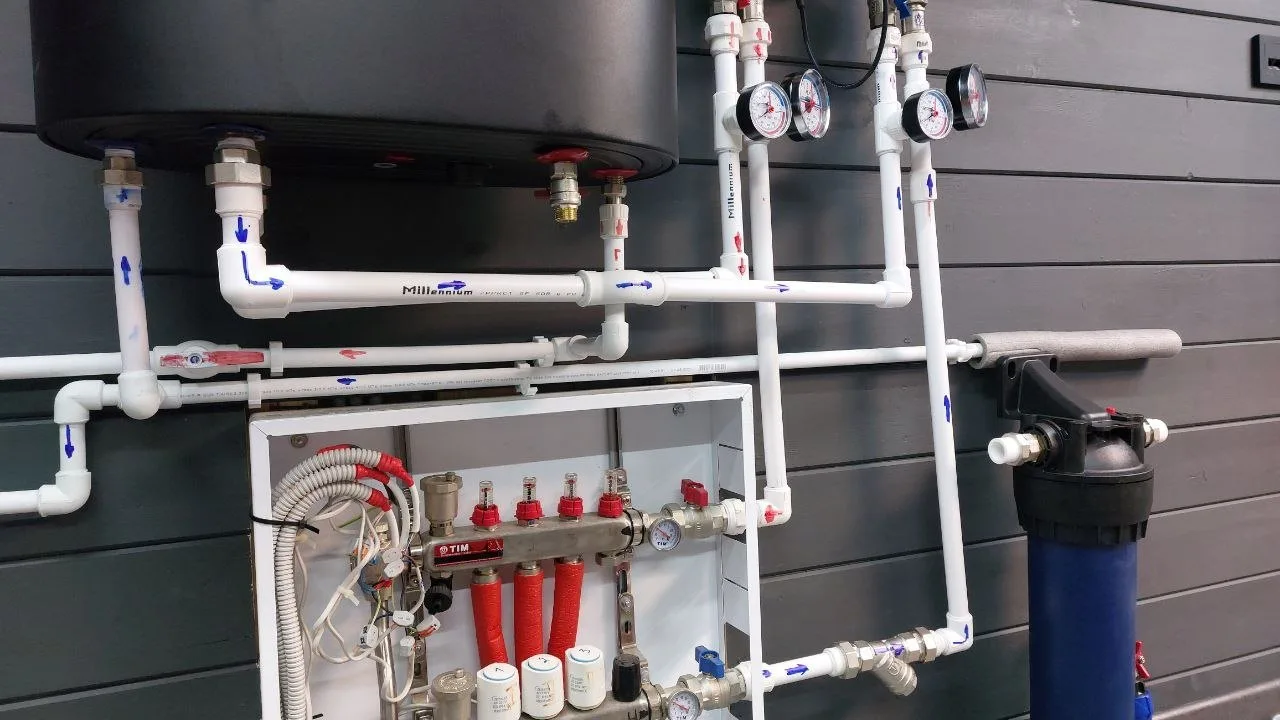

Обвязка коллектора и трубы полипропилена под котлом и бойлером

Коллектор, тёплый пол и калорифер

Коллектор TIM

Выходы слева направо: 1 — тёплый пол 1 (правая половина домика), 2 — тёплый пол 2 (левая половина, к двери), 3 — калорифер, 4 — резерв под заглушками. Резерв пригодится, если когда-нибудь появится полотенцесушитель или радиатор в тамбуре. На трёх рабочих выходах стоят нормально закрытые (NC) сервоприводы. Нормально закрытые — значит, при пропадании питания зоны закрываются и тепло остаётся в котле, а не разбегается по полу без контроля.

На торцах гребёнок стоят автоматические воздухоотводчики и сливные краны. Через сливной кран мы и заправляли систему гликолем.

Байпас. Слева на коллекторе перепускной байпас. Настроили его опытным путём: закрутили до упора, затем при открытых зонах отпускали, пока не остановились на половине оборота, когда поплавки расходомеров уверенно пошли вверх. Затем закрыли все три зоны разом: котёл не выдал ошибку протока, значит, насосу есть куда гнать теплоноситель.

Калорифер ВОКф 160/2

Калорифер висит под потолком у входной двери. Цепочка приточного воздуха: уличный клапан → фильтр → калорифер → ПВУ с рекуперацией → патрубок → решётка в комнате. Калорифер нужен, чтобы в мороз не заморозить рекуператор и чтобы приток не дул холодом. Какая мощность нужна именно вашему притоку, считает расчёт вентиляции с рекуперацией: по объёму дома, кратности и температуре за окном.

Подключение сделано противотоком: подача теплоносителя со стороны выхода воздуха, обратка со стороны входа. Так теплообмен эффективнее. На верхнем патрубке (это самая высокая точка всей системы) стоит металлический тройник с автоматическим воздухоотводчиком, на нижнем — кран-американка.

Датчик терморегулятора калорифера мы перенесли в патрубок после ПВУ. Так терморегулятор управляет температурой воздуха, который реально идёт в комнату: калорифер добавляет ровно столько, сколько рекуператор не добрал.

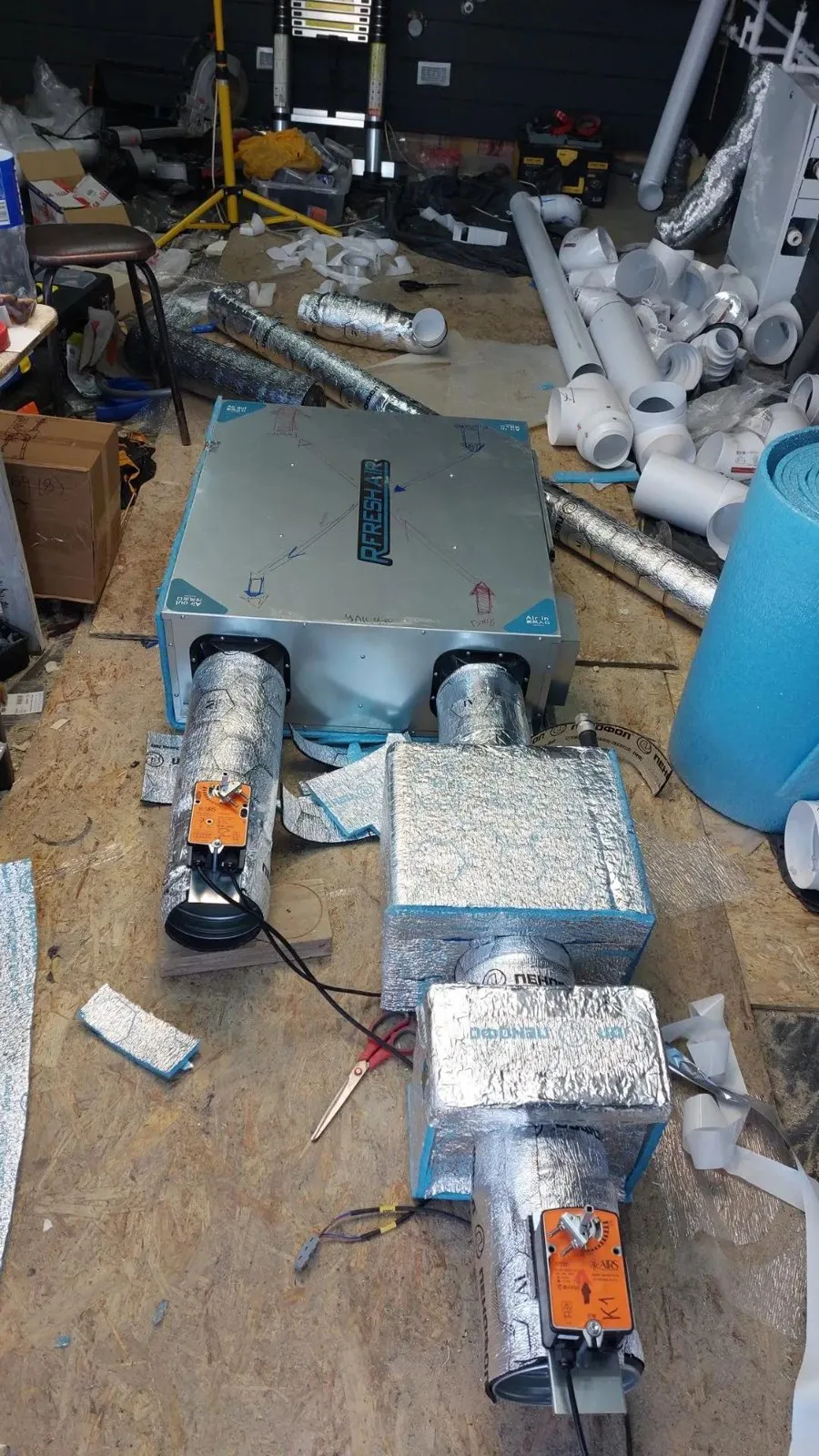

Приточно-вытяжная установка с рекуперацией и водяной калорифер ВОКф в утеплителе, собранные перед подвесом

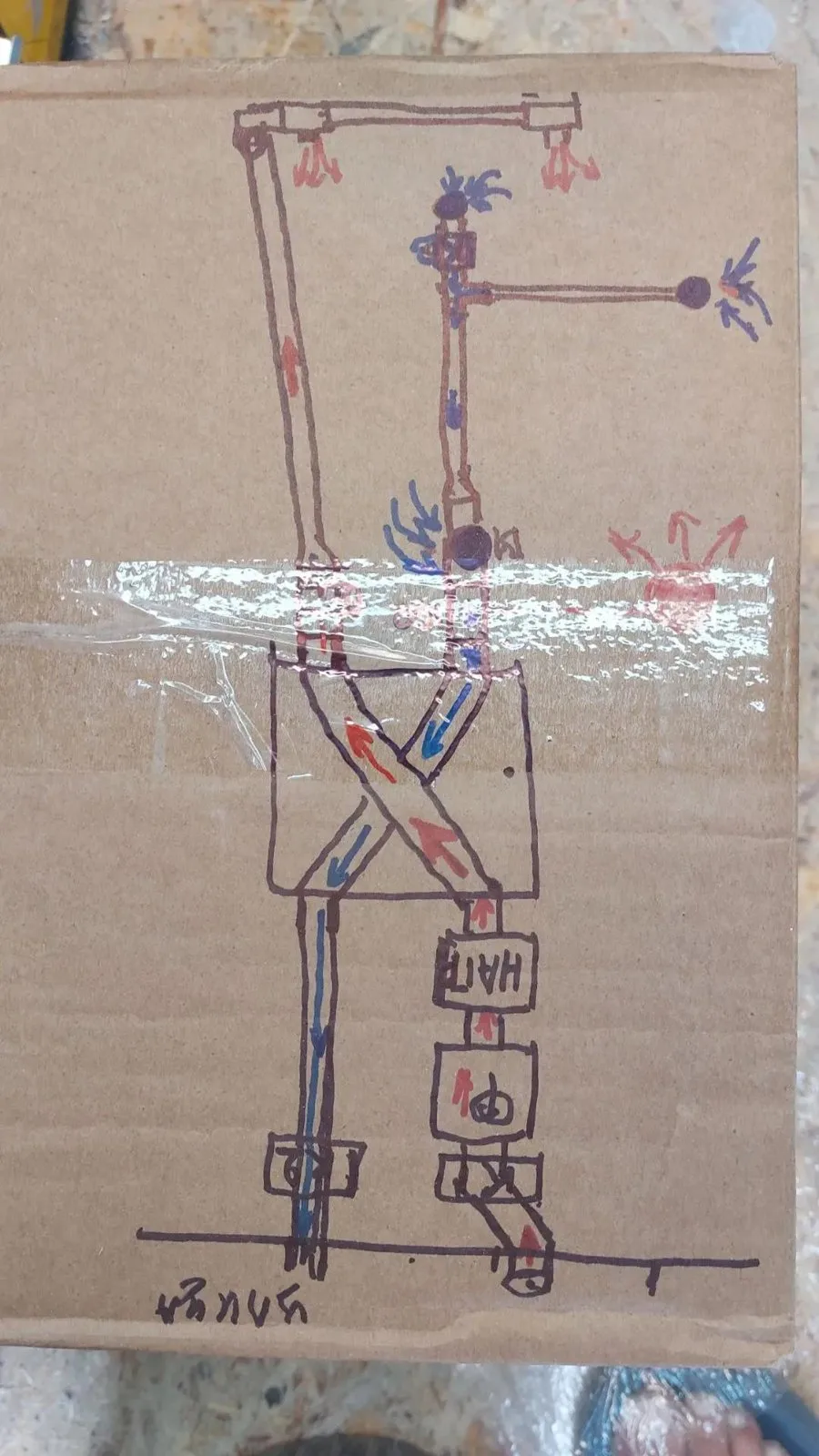

Схему вентиляции сначала нарисовали фломастером на куске картона. Такой эскиз на объекте иногда полезнее любого чертежа: видно, куда идёт каждый канал и где стоят клапаны.

Эскиз схемы вентиляции от руки на картоне: приток, вытяжка, рекуператор и калорифер

Холодная вода и бойлер: узел ввода и группа безопасности

Этот раздел полезен всем, у кого бойлер косвенного нагрева стоит на слабом самотёчном водопроводе. У нас давление в магистрали до 2 бар, и первый вопрос был: зачем вообще группа безопасности и бак, если давление маленькое?

Ответ: расширение даёт не магистраль, а нагрев. 100 литров воды при нагреве с 10 до 60 °C прибавляют в объёме примерно 1,5–2 литра. Обратный клапан не даёт им уйти обратно в трубу. Без расширительного бака давление в бойлере при каждом нагреве росло бы до срабатывания предохранительного клапана, и он капал бы после каждого цикла. Бак принимает эти литры, а клапан на 3 бар страхует.

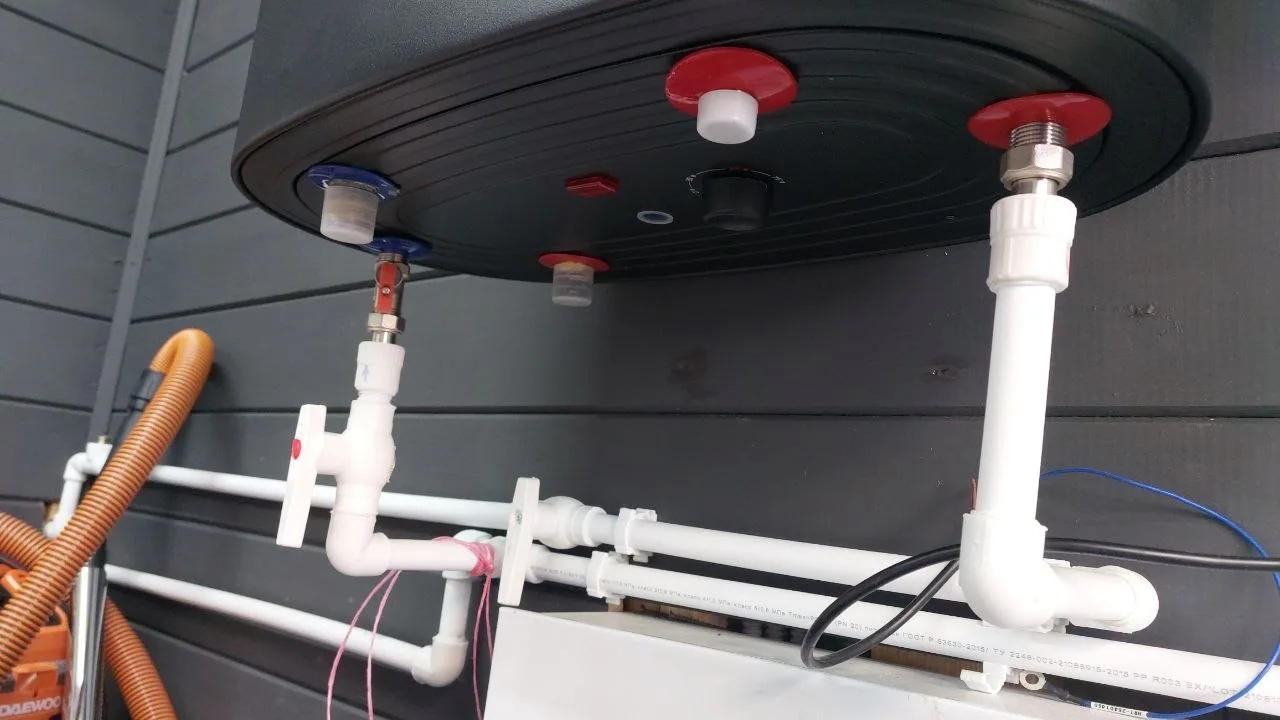

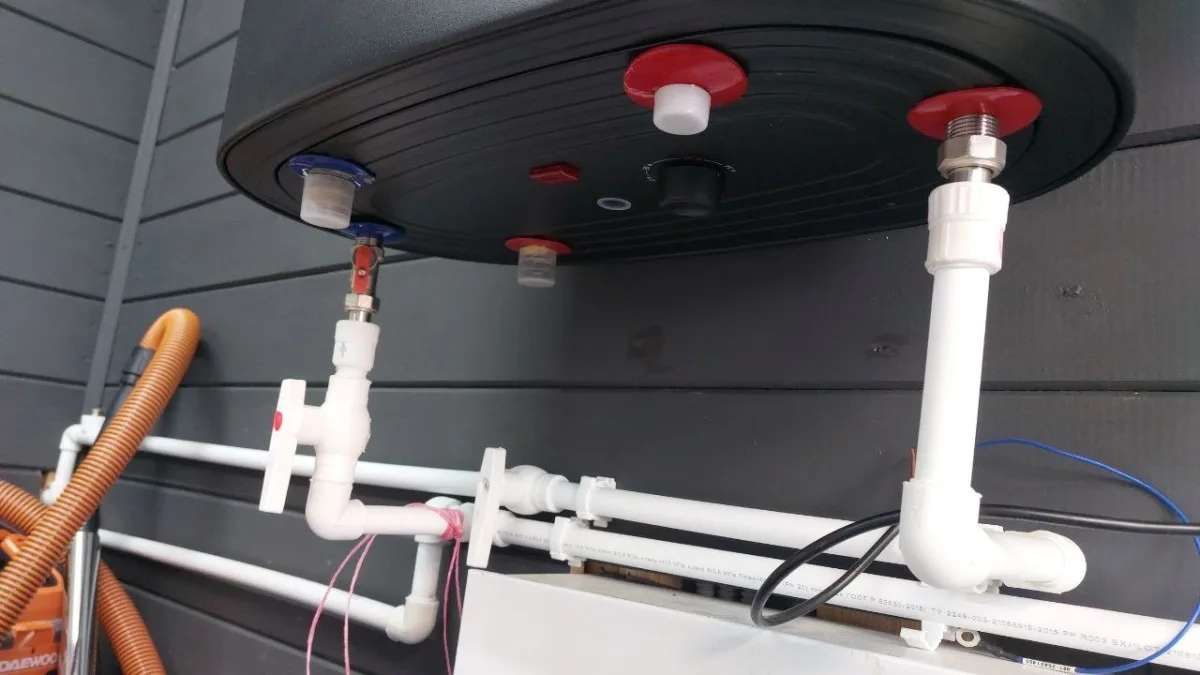

Патрубки бойлера косвенного нагрева снизу: холодная и горячая вода, змеевик

Порядок элементов на вводе (по ходу воды)

  1. ПНД 32 из пола → угол ПНД 32 × ¾" НР. Угол, а не прямая муфта: сразу поворачиваем на горизонтальный участок.
  2. Шаровой кран ¾.
  3. Косой фильтр-грязевик ¾ — строго на горизонтальном участке, стрелкой по потоку, отстойником вниз. На вертикали с подъёмом воды грязь из отстойника вымывается обратно в поток.
  4. Переход на ПП 25 и вверх. Тройник ПП 25 с манометром №1 (давление магистрали).
  5. Колба фильтра Аквафор 1" на кронштейне, низ стакана примерно в 15 см от пола, подключение через американки. Колба не должна висеть на трубах.
  6. Тройник ПП 25 с манометром №2 — сразу после колбы.
  7. Редуктор давления ¾ мембранный с манометром №3 на выходе, с двух сторон американки ПП 25. До редуктора всё идёт на ПП 25, без заужений.
  8. Кран ¾ со встроенной американкой — сервисный. Он стоит до обратного клапана: закрыл кран, слил воду через сливной тройник — и клапан можно снять, не перекрывая ввод в дом.
  9. Обратный клапан ¾, стрелкой по потоку.
  10. Переход ¾ на ПП 20 — муфта с внутренней резьбой.
  11. Тройник со сливом в канализацию. Через него обслуживаются бойлер, колба и редуктор.
  12. Тройник: вверх через американку — группа безопасности Stout с баком 12 л и манометром №4 (тупиковая ветка); влево — ХВС бойлера без кранов.

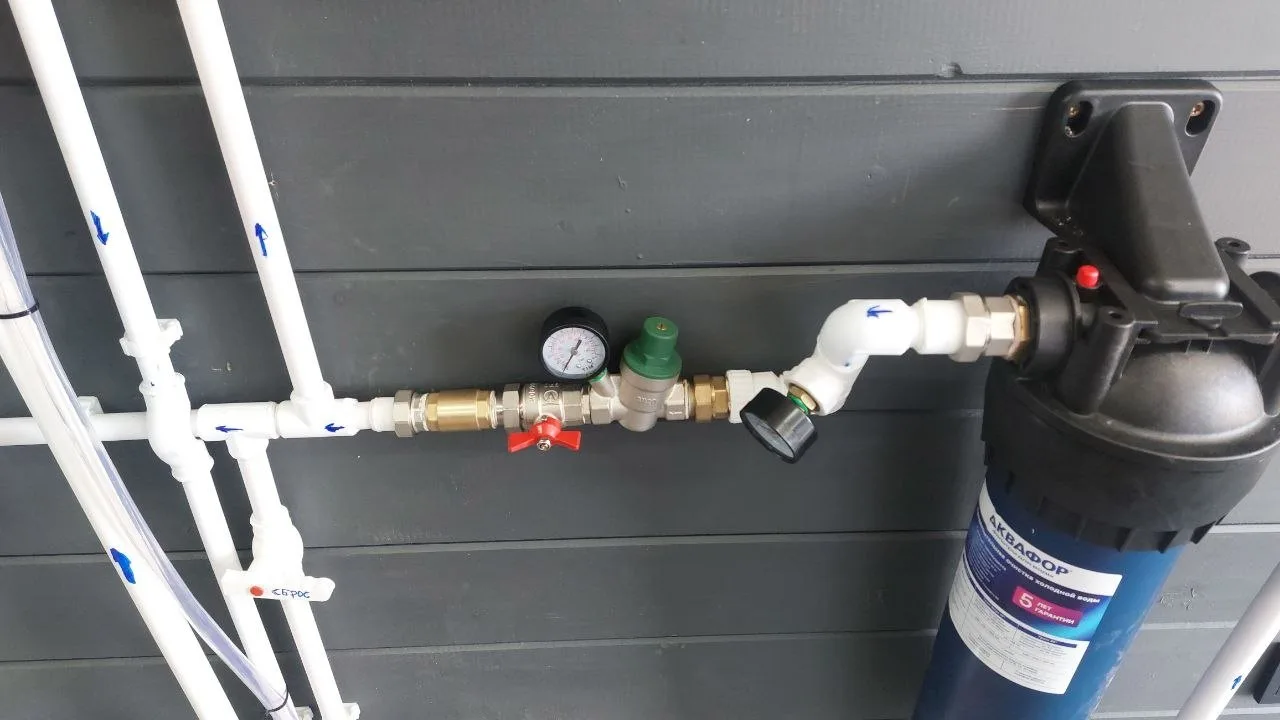

Узел ввода воды в сборе: кран, редуктор давления с манометром, американки и колба фильтра на кронштейне

Три важных решения

Комплектный предохранительно-обратный клапан бойлера не используется. Обратную функцию выполняет отдельный обратный клапан после редуктора, предохранительную — клапан на 3 бар в группе Stout. Отсюда правило: между группой Stout и бойлером не должно быть никакой запорной арматуры. Это единственная защита бойлера. Сам обратный клапан из схемы убирать нельзя: без него расширение при нагреве уходит обратно в магистраль и бак становится бесполезным, а при падении давления в самотёчной магистрали вода из бойлера может уйти назад.

Старый обратный клапан на входе ХВС бойлера демонтировали. Он стоял под самым патрубком и отрезал бы бак от бойлера: вода при нагреве расширялась бы в тупик. Латунный сервисный кран оставили открытым и повесили бирку «не закрывать».

Предзаряд бака — 1,8 бар, чуть ниже уставки редуктора. Тогда мембрана не упирается в «дно» при обычном давлении, и бак реально принимает расширение. Проверять предзаряд раз в год при перекрытом вводе и открытом сливе.

Самая частая ошибка на этом узле: обратный клапан поставлен между баком и бойлером. Бак при этом «не работает», предохранительный клапан капает после каждого нагрева, а виноватым считают бойлер.

Четыре манометра: как по ним читать систему

Манометры стоят парами, и каждая пара отвечает на свой вопрос. Важное условие: в статике все четыре показывают одно и то же, разницу видно только под расходом, когда открыт душ на полную.

  • №1 и №2 (до и после колбы) — состояние картриджа. Пока он чистый, разницы почти нет. Чем сильнее расходятся показания под расходом, тем грязнее картридж.
  • №3 и №4 (выход редуктора и группа у бойлера) — потери на переходе ПП 25 → 20 и на трубе до бойлера. Небольшая просадка под расходом нормальна, заметная означает заужение или грязь на участке.

Такая схема удобнее привычной: не нужно гадать, что именно давит, — сразу видно, какой участок виноват.

Почему после редуктора идёт латунь, а не полипропилен

От редуктора до перехода на ПП 20 мы собрали цепочку на резьбе: редуктор ¾ → кран ¾ со встроенной американкой → обратный клапан ¾ → муфта-переход ¾ на ПП 20. Так меньше пайки и меньше стыков, а главное — блок разбирается ключом целиком, без реза трубы. По проходу ничего не теряем: у латуни ¾ внутренний диаметр те же 15–16 мм, что и у ПП 25.

Что учесть при сборке такого блока:

  • Соберите всухую и посчитайте резьбы. У редуктора и обратного клапана часто обе резьбы внутренние, и между ними нужен бочонок.
  • Подвесьте блок хомутом. Латунь с редуктором весит прилично, и висеть на полипропилене она не должна.
  • Уплотнение. На постоянные соединения — лён с анаэробным разборным герметиком, на кран и переход, которые, возможно, придётся довернуть по месту, — ФУМ.
  • Разворот манометра. Ставьте редуктор так, чтобы циферблат читался от двери, а не из-за бойлера.

Сброс предохранительного клапана группы Stout — трубкой в канализацию с разрывом струи: трубка не опущена в сток наглухо, между её концом и воронкой воздушный зазор.

Теплоноситель, опрессовка и заполнение

  • Опрессовка. Контур полов, коллектора и калорифера мы опрессовали заранее и держали под давлением месяц. Узлы, спаянные позже, проверяли уже на гликоле: час-два под 1,5–2 бар и осмотр всех паек и американок. Выше 2,5 бар подниматься не стоит: у котла предохранительный клапан на 3 бар.
  • Объём. Ориентировочно 20–25 литров: две петли пола около 10 литров, трубы, змеевик около 2 литров, калорифер, котёл. Брать с запасом, около 30 литров, и доливать из той же канистры.
  • Заправка. Опрессовочным насосом через сливной кран коллектора до 1,5 бар. Узел подпитки котла закрыт и заглушен, под трубкой сброса предохранительного клапана — ведро.
  • Воздухоотводчики. Пластиковые колпачки на автоматических воздухоотводчиках отвернуть на 1–2 оборота, но не снимать. Закрученный до упора колпачок — это транспортная заглушка, и клапан с ним не работает. То же самое с воздухоотводчиком насоса внутри котла.
  • Прокачка. Режим «тёплый пол», уставка 30 °C, выбег насоса PE = 0 (постоянная циркуляция). Сервоприводы открыты, гоняем до чистого теплоносителя без пузырей. Воздух из змеевика бойлера уходит только при переключении клапана на бойлер, поэтому его добиваем при запуске ГВС.
  • Давление. В холодной системе 1–1,5 бар по манометру котла. В нагретой — не выше примерно 2 бар. Если растёт к 2,5, проверьте предзаряд встроенного расширительного бака котла.
  • Свежая стяжка. Если ей меньше четырёх недель, подачу выше 25–30 °C не поднимать. Дальше по +5 °C в день до рабочих 35–40 °C.

Первый запуск и главная ошибка с пустым бойлером

Первый запуск прошёл спокойно: полы греются, подача около 37 °C, обратка около 30 °C, давление 1,3 бар, течей нет. Отдельно проверили, что при всех закрытых зонах котёл не ругается на проток.

А потом мы совершили ошибку, от которой хочется предостеречь всех. Мы включили режим ГВС, когда в бойлере ещё не было воды.

Датчик NTC в гильзе пустого бойлера мерит воздух. До уставки 60 °C он не доходит, а котёл честно пытается нагреть бойлер: гонит теплоноситель по кольцу котёл → змеевик → котёл. Отдавать тепло некому, и антифриз разогрелся до 90 °C, после чего котёл ушёл в защиту от перегрева.

Как выходили из перегрева:

  1. Выключили терморегуляторы тёплого пола, чтобы сервоприводы были закрыты и горячий антифриз не ушёл в свежую стяжку.
  2. Переключили котёл на отопление: горячий теплоноситель остывает через байпас.
  3. Зоны включали только после того, как термоманометры показали 35 °C и ниже.
  4. Проверили давление и ведро под предохранительным клапаном котла.
  5. Если после остывания котёл не стартует, нужно отключить питание и нажать кнопку сброса на защитном термостате с ручным возвратом (он на теплообменнике, в инструкции Thermex это рисунок 23).

Правило: пока в бойлере нет воды — только режим «отопление». Первый нагрев ГВС с водой — с уставкой 45–50 °C, дальше можно поднимать до 60 и переходить на комбинированный режим.

Настройки котла и терморегуляторов Tuya

Котёл Thermex Sonne 12 Wi-Fi

Параметр Значение Почему
Тип отопления (HE) Тёплый пол (OF) Котёл ограничивает подачу 60 °C. ON — режим радиаторов, до 85 °C
Температура отопления 30 °C, пока сохнет стяжка → 35 → 38–40 °C в морозы Плитке выше 42 не нужно
Температурная разница (HC) 5 °C Это гистерезис. При 13 °C котёл ждёт сильного остывания, и пол «качает»
Стабильный нагрев (bn) 5 мин Короткий догрев после достижения уставки
Выбег насоса (PE) 10 мин При закрытых зонах насос периодически гоняет через байпас
Антизамерзание (Fd) Вкл Страховка для домика, который бывает пустым
Hp (ГВС) Комбинированный — после заполнения бойлера водой До этого — только отопление

Терморегуляторы тёплого пола (T1 и T2)

Названия пунктов как в приложении Tuya.

Пункт Значение Комментарий
Кольцо на главном экране T1: 22 °C, T2: 23 °C Дневная уставка по воздуху. T2 у окна и двери, поэтому на градус теплее
Выбрать датчик температуры Оба Греет по воздуху, датчик в стяжке работает ограничителем
Защита от высоких температур 30 °C Предел по датчику пола: 30 в стяжке ≈ 26–27 на плитке
Защита от низких температур 5 °C —
Гистерезис 1 °C Меньше — сервоприводы щёлкают постоянно
Верхний / нижний предел 28 / 5 °C Защита от случайной накрутки
ЭКО режим Выкл днём, вкл ночью Ночной «тумблер»
Температура в ЭКО режиме T1: 19 °C, T2: 20 °C Ночная уставка
Калибровка температуры По обычному термометру Обычно −2…−3 °C
Вкладка «На неделю» Комфорт 7:00–23:00, остальное ЭКО Вместо ручного переключения

Две ловушки, на которые мы наткнулись. У одного терморегулятора «защита от высоких температур» стояла на 14 °C. С таким пределом зона не включится никогда: стяжка всегда теплее. А на котле «температурная разница» стояла 13 °C, и полы работали рывками.

Терморегулятор калорифера (T3)

Датчик в патрубке после ПВУ, выбран внешний датчик, уставка 20 °C, гистерезис 2 °C, защиты 45 / 5 °C. Когда ПВУ выключена, датчик видит комнатный воздух в трубе и сам закрывает зону. Это нормально.

Если датчик стоит сразу после калорифера (до рекуператора), логика другая: задача — не заморозить рекуператор, а не греть улицу до 20 °C. Тогда уставка около 5 °C, рекуператор поднимет остальное сам.

Про «тёплую плитку». Пока на улице +10 °C, пол, работающий по воздуху, дойдёт до 22 °C в комнате и остановится, и плитка тёплой не будет. Тёплой она становится сама, когда полы работают почти постоянно в холода.

Главный квест: почему не переключался трёхходовой клапан

Дальше самое ценное в статье. Если у вас Thermex Sonne и «не работает бойлер», читайте внимательно.

Симптомы

  • Датчик NTC подключён, температура ГВС в приложении Thermex Home видна.
  • В приложении можно выбрать приоритет «только ГВС», и котёл пишет «Нагрев ГВС»: включаются ТЭНы, теплоноситель греется.
  • Но трёхходовой клапан стоит на месте. Если поменять местами провода привода, клапан встаёт в другую сторону и снова стоит, какой бы режим ни выбрать. Получается «либо только бойлер, либо только отопление».
  • В сервисном меню на панели котла есть bn, HE, Fd, PE, HC — и нет Hp.

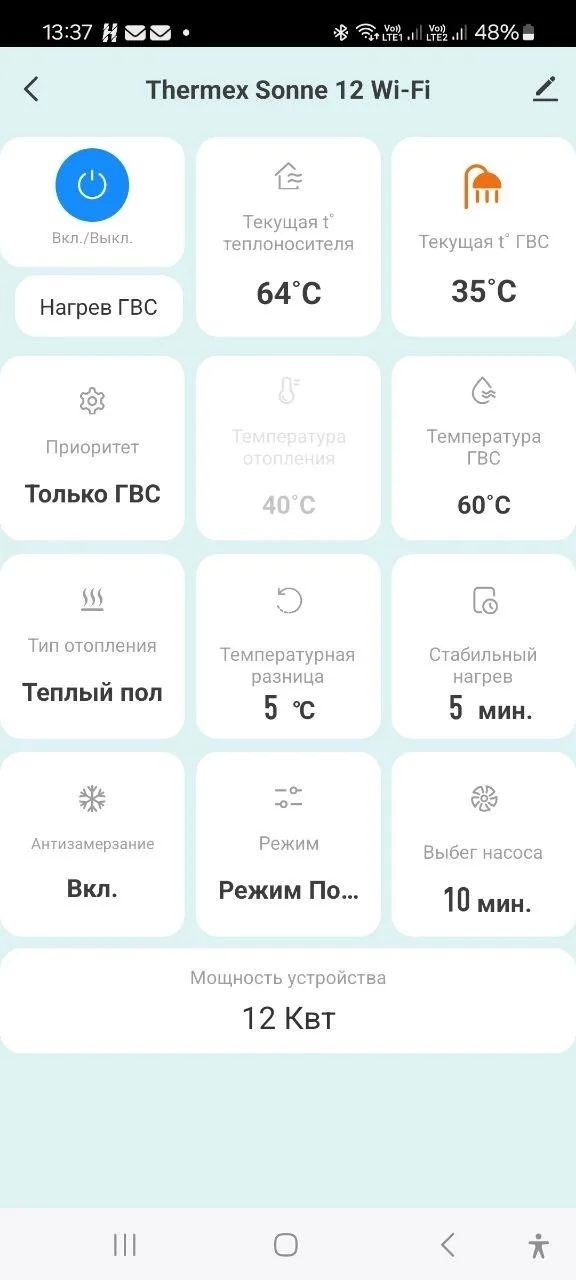

Приложение Thermex Home: режим «Нагрев ГВС», теплоноситель 64 °C, ГВС 35 °C, приоритет «Только ГВС»

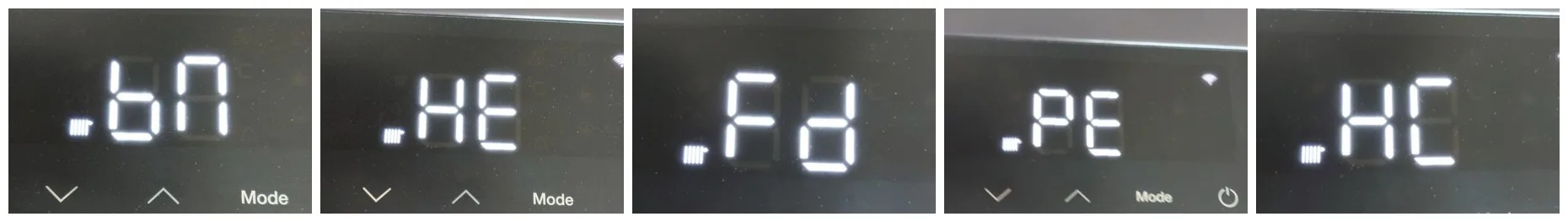

Сервисное меню Thermex Sonne 12 Wi-Fi: параметры bn, HE, Fd, PE, HC — параметра Hp нет

Как устроен привод dLine U

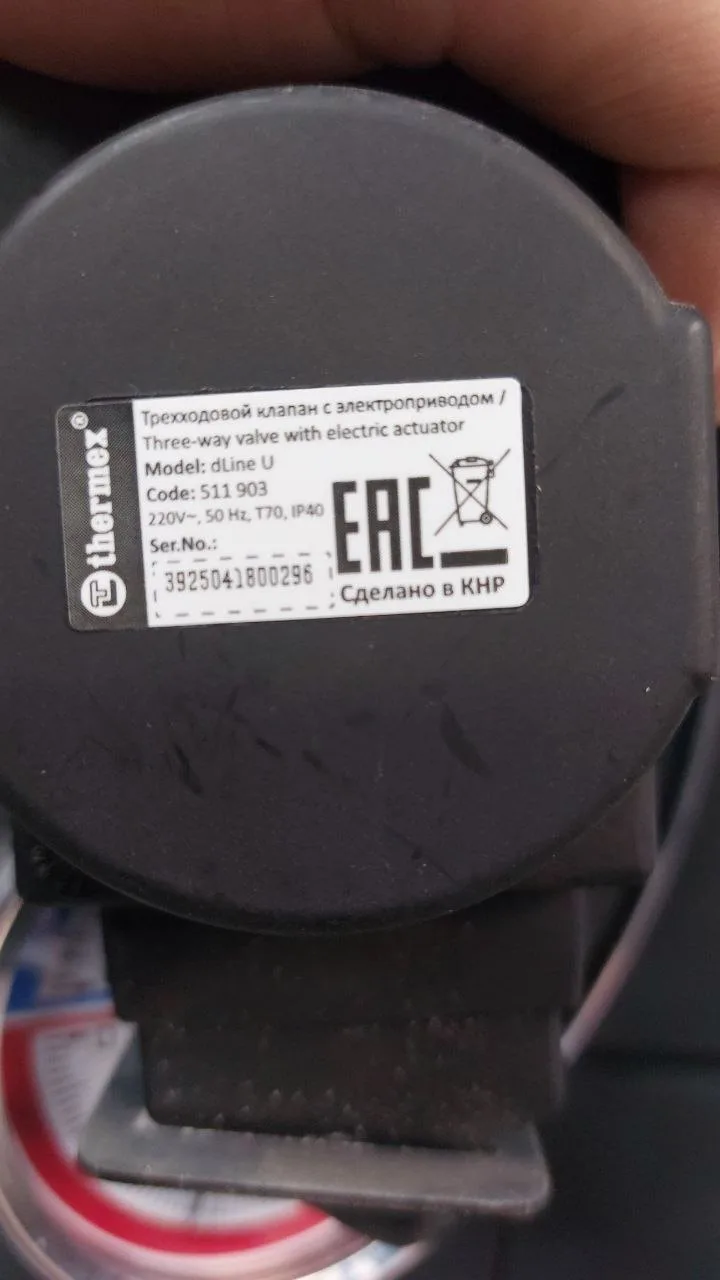

Шильдик привода трёхходового клапана Thermex dLine U

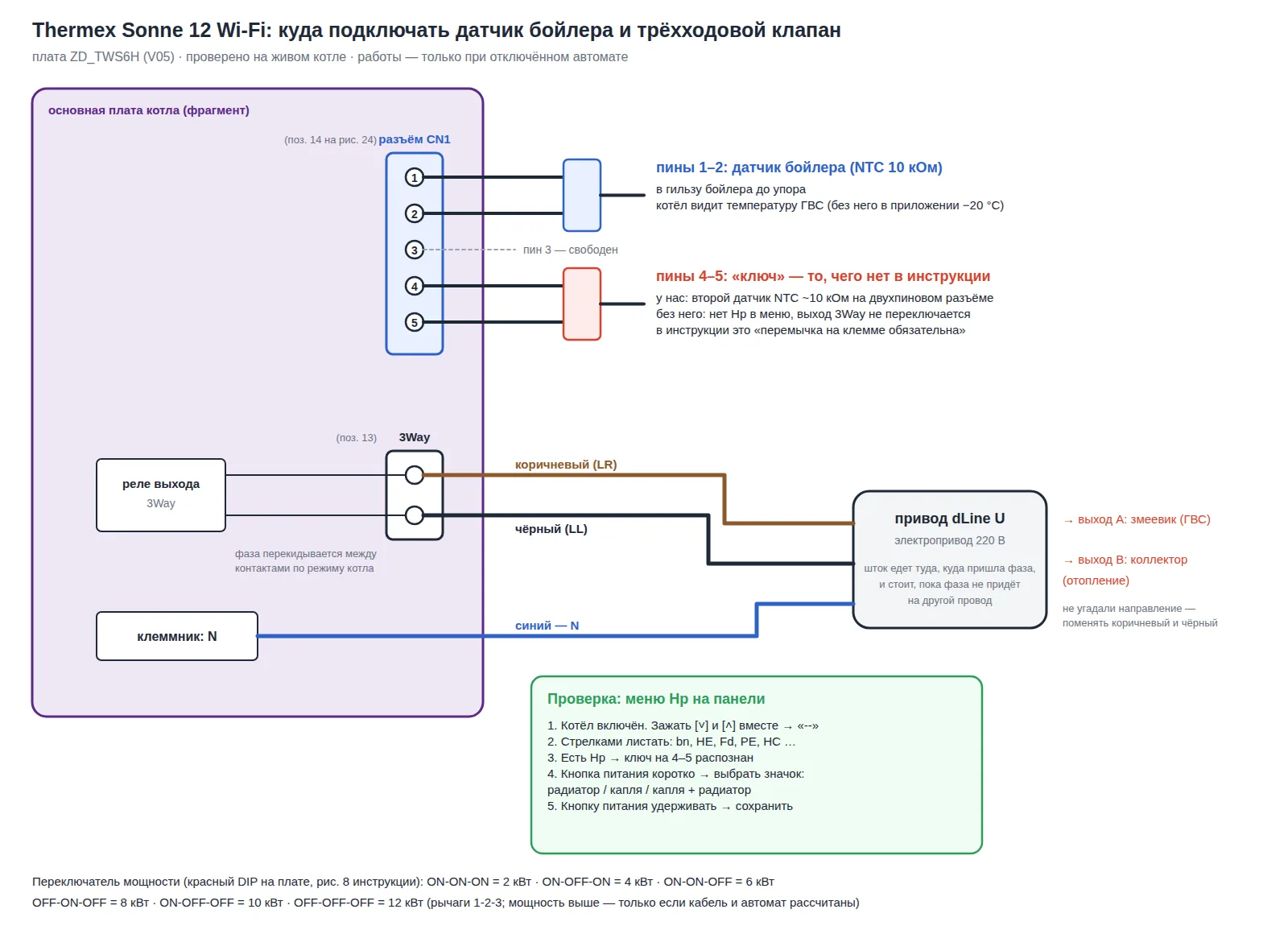

По паспорту у привода три провода: синий — ноль (N), коричневый (LR) — при подаче 220 В шток идёт к приводу, чёрный (LL) — от привода. Проверили опытом: клапан едет в сторону того провода, на который пришла фаза, и стоит там, пока фаза не придёт на другой провод. Шток подпружинен, но пружина работает только в ручном режиме (нажал рычаг, отпустил — шток вернулся). Сам по себе клапан без команды не возвращается.

Значит, плата котла должна перекидывать фазу между двумя контактами разъёма 3Way: в режиме отопления на одном, в режиме ГВС на другом. Синий провод привода идёт на клеммник N котла кольцевой клеммой, как на рисунке 17 инструкции.

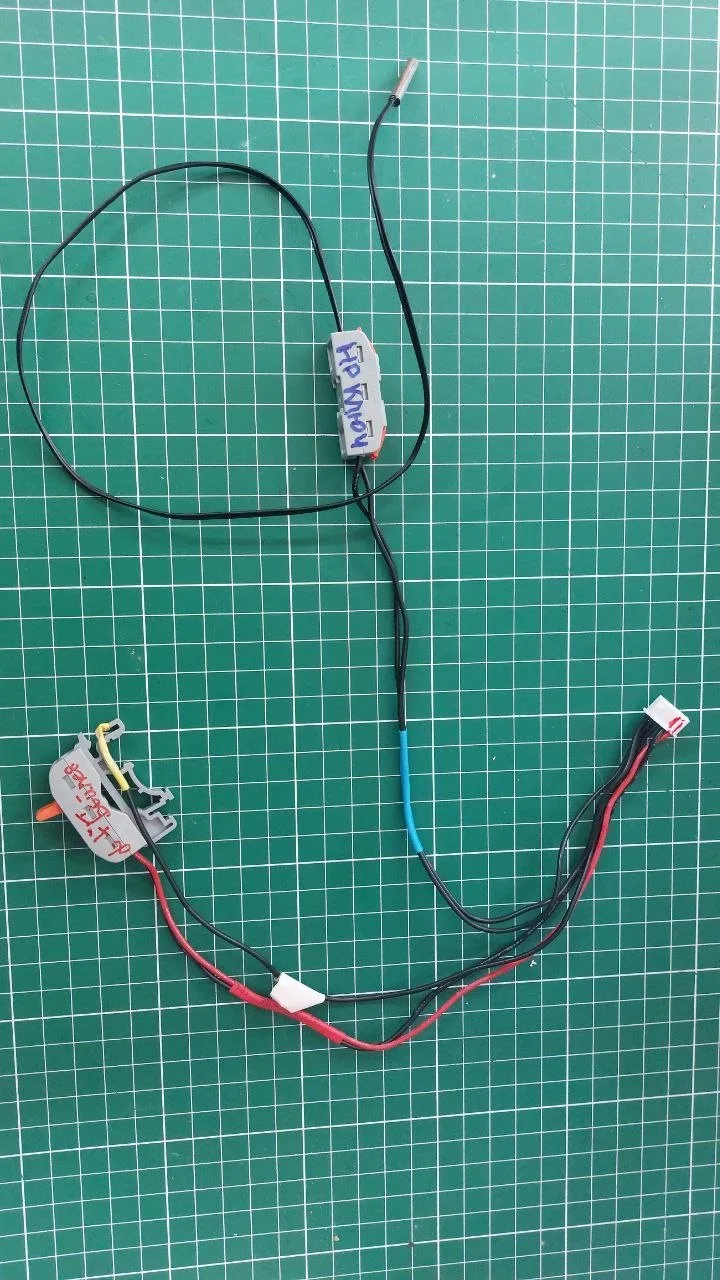

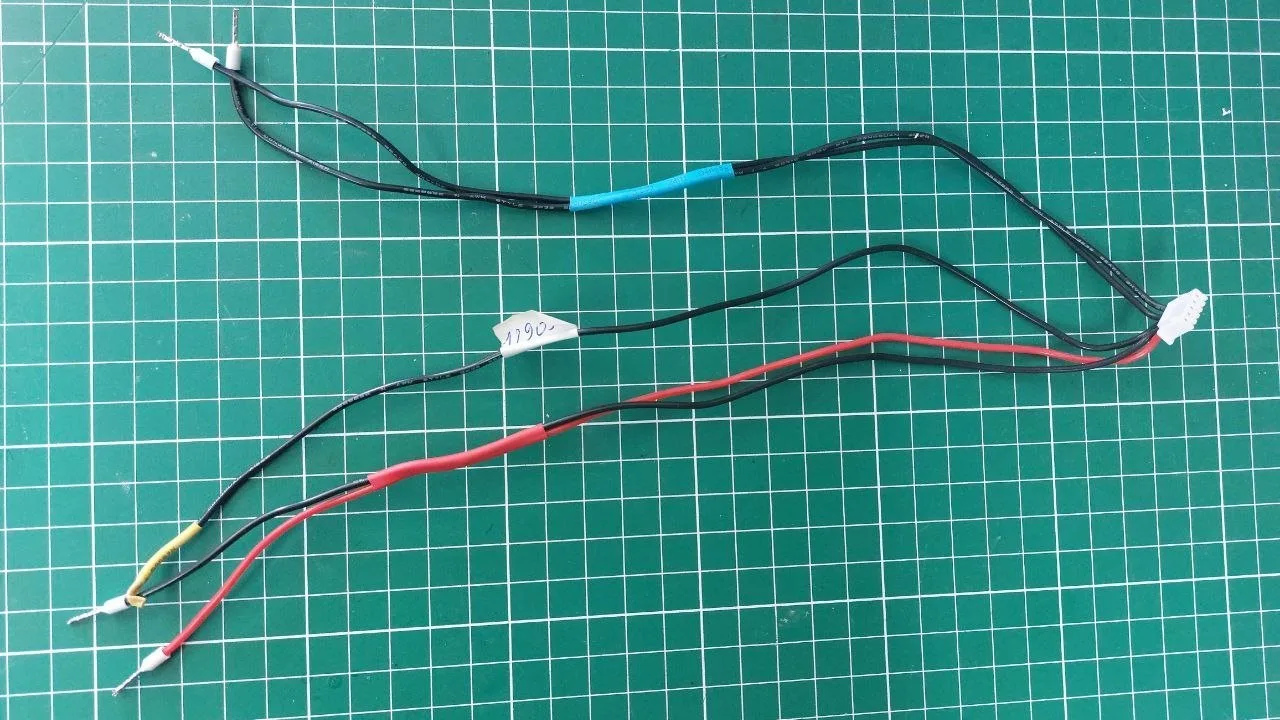

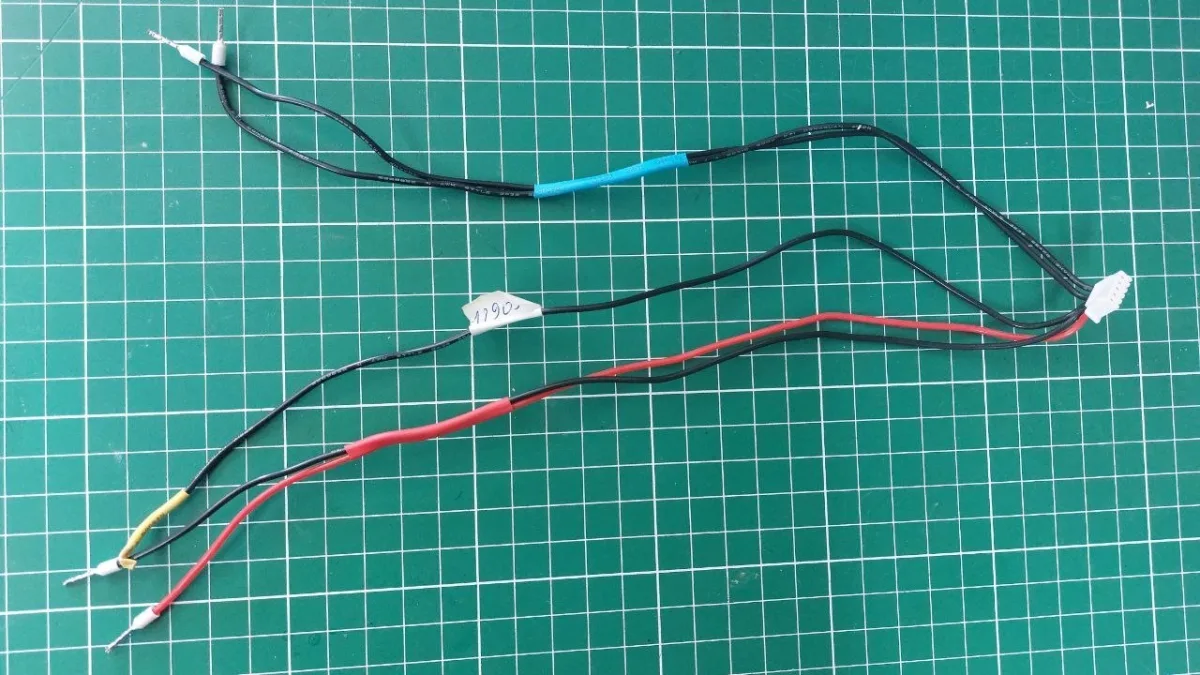

Про разъём 3Way. В комплекте dLine U провода без подходящего штекера. Ответная часть на плате — JST VH с шагом 3,96 мм, двухконтактная. Подходит трёхконтактная колодка VH с пропущенным средним контактом: используются два крайних.

Замер: фаза не переезжает

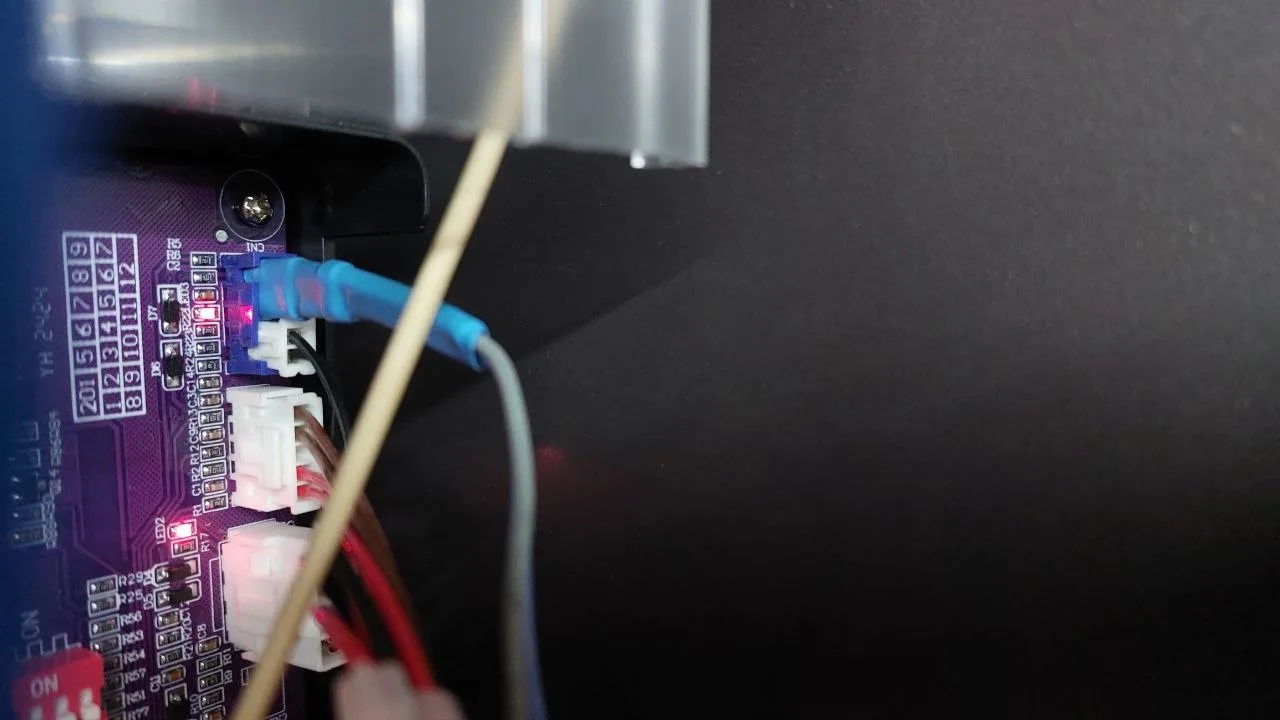

При включённом котле мультиметр на переменке, щуп на N:

  • нижний контакт 3Way — 228 В всегда, в любом режиме;
  • верхний контакт — 0 В всегда, даже когда котёл пишет «Нагрев ГВС».

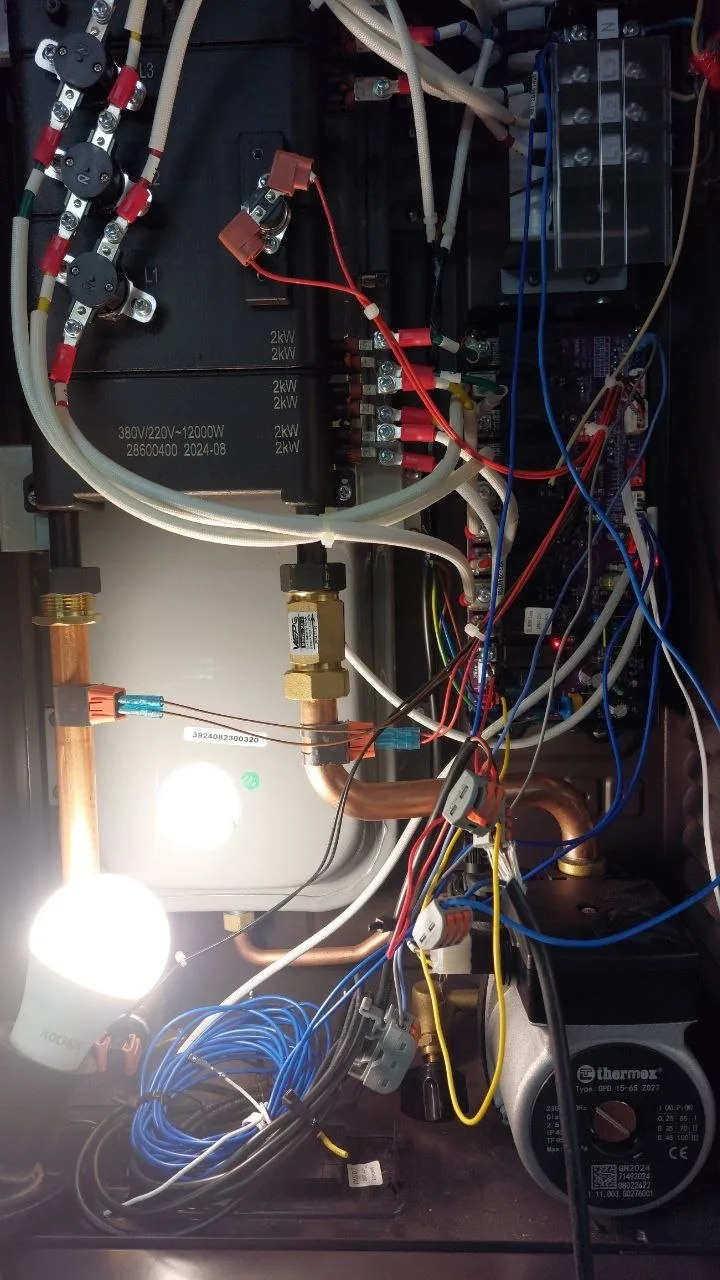

При смене режима на плате щёлкает много реле и загорается много светодиодов, но это реле ступеней ТЭНов. Выход клапана при этом не меняется.

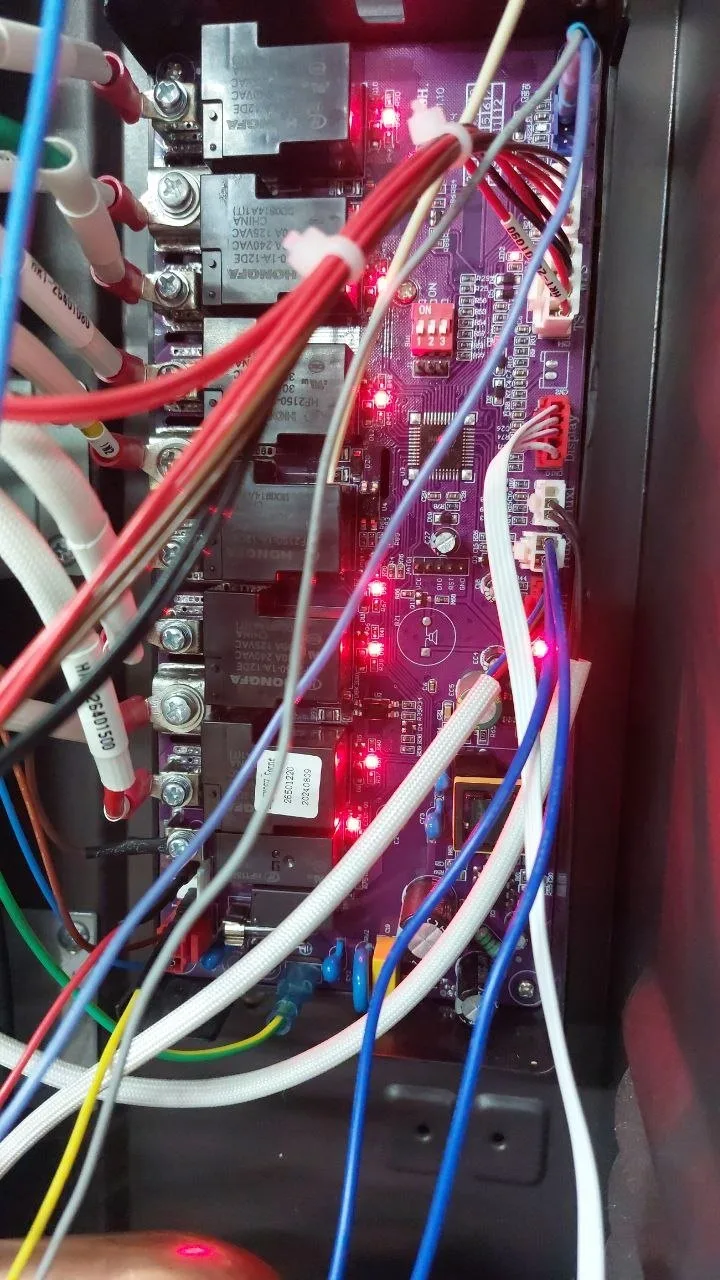

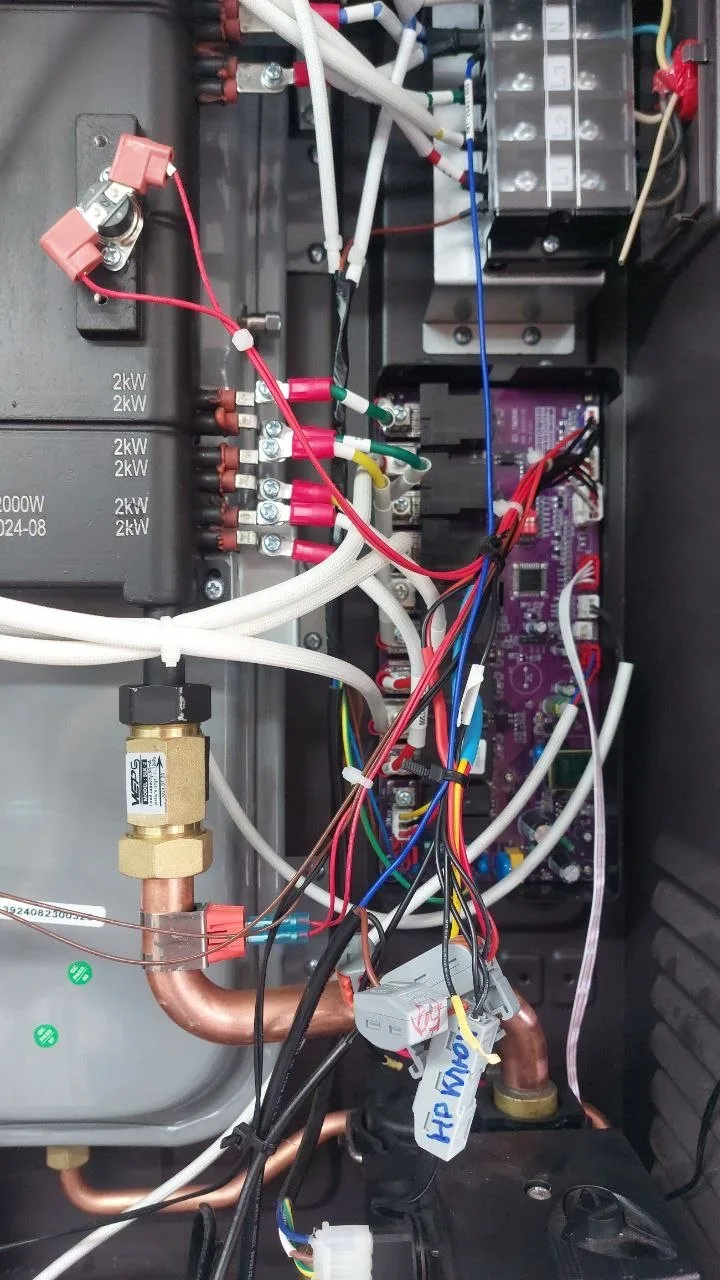

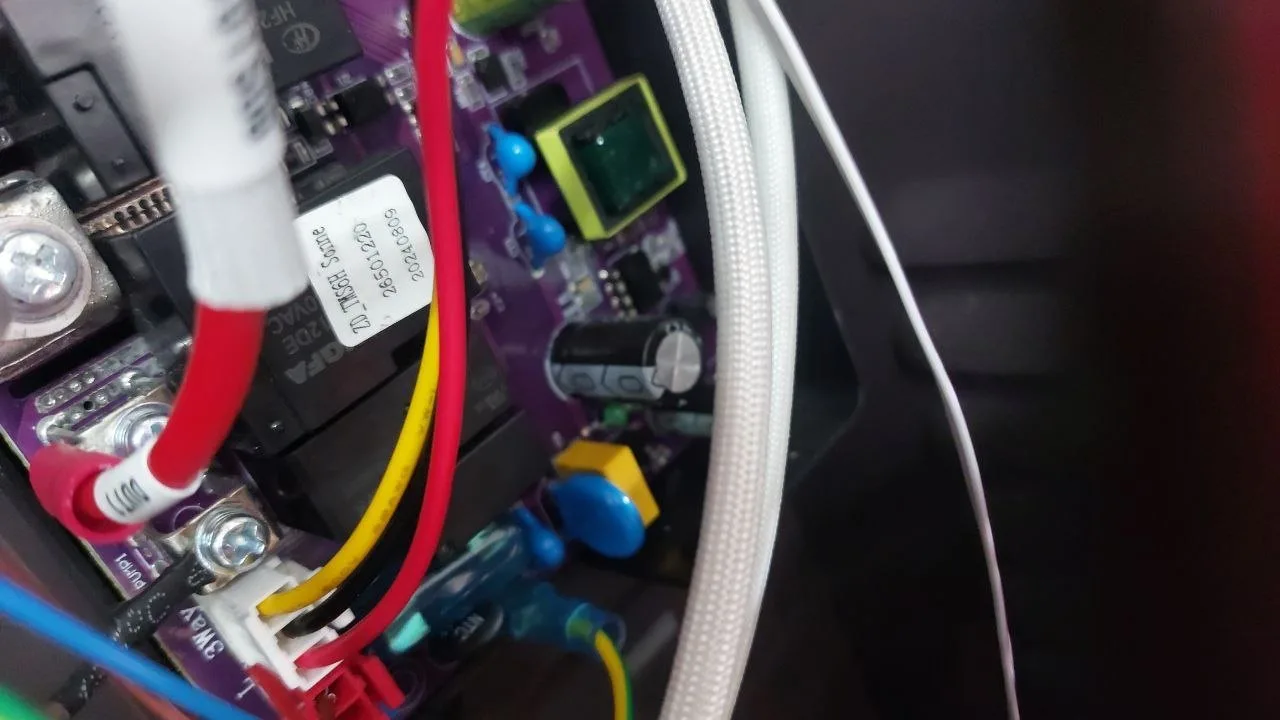

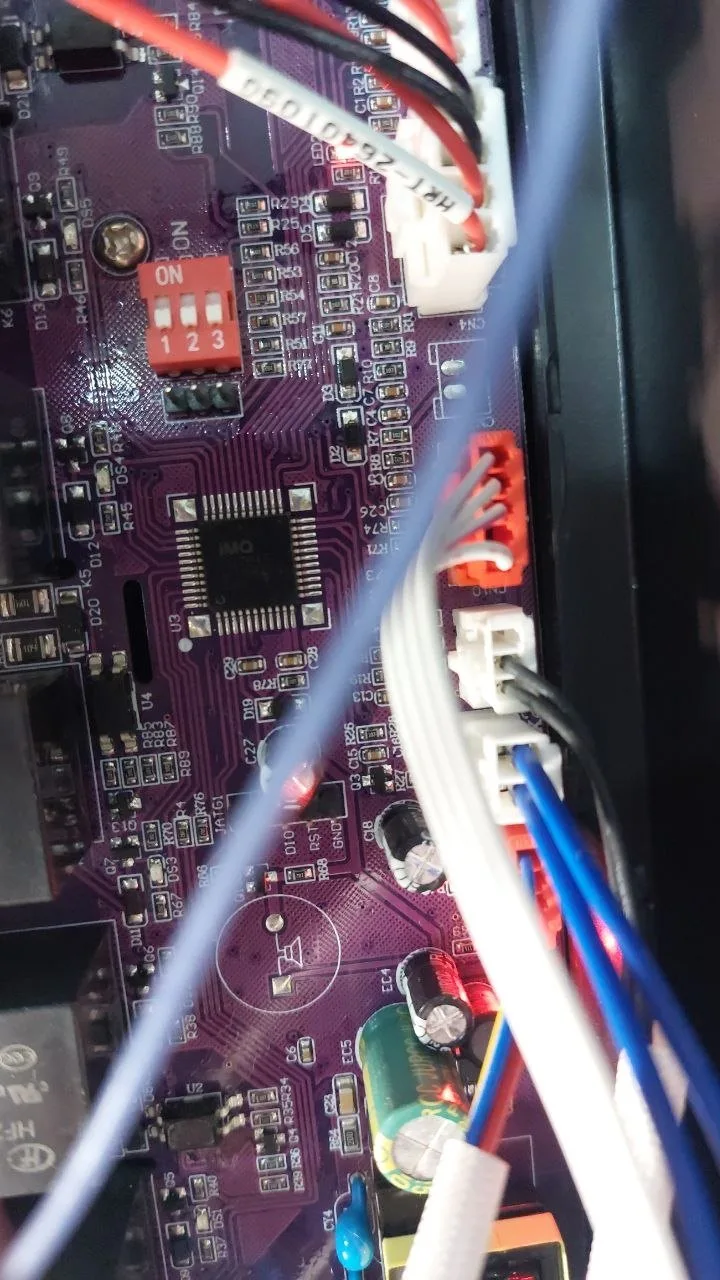

Основная плата Thermex Sonne в режиме ГВС: светятся светодиоды силовых реле ТЭНов

Что говорит инструкция

В разделе про параметр Hp (стр. 12 руководства) написано: Hp доступен к выбору только после подключения к силовой плате датчика бойлера (NTC), а «перемычка на клемме обязательна». Без неё комбинированный режим и режим «только ГВС» будут доступны только в приложении Thermex Home.

Проблема в том, что номер клеммы не указан: вместо него в тексте маленький значок. Ни на схеме платы, ни в разделе подключения датчика перемычка больше не упоминается. В свежей редакции инструкции (белая версия котла) текст тот же.

И это полностью объясняет симптомы: без «перемычки» котёл умеет греть ГВС по команде из приложения, но не считает бойлер подключённым и не управляет клапаном.

Версии, которые не подтвердились

  • Разъём проводного комнатного термостата. Логика была такая: вход термостата часто ставят с перемычкой, на рисунке платы в него нарисован вставленный штекер. Поставили перемычку — ничего не изменилось.
  • DIP-переключатель на плате. Значок «перемычки» в тексте похож на рисунок DIP. Но это переключатель мощности, о нём ниже.
  • Перезагрузка. Котёл выключали автоматом много раз — Hp не появлялся.
  • Неисправность реле выхода. Выглядело правдоподобно, но оказалось ни при чём.
Красный DIP-переключатель мощности на плате Thermex Sonne 12 Wi-Fi

Разгадка: пятиконтактный разъём CN1

Датчик бойлера подключается к разъёму CN1 (на рисунке 24 инструкции это позиция 14). На рисунке видно, что разъём пятиконтактный, а датчик занимает только два верхних пина. У соседнего разъёма на одной колодке висят два датчика, по паре пинов на каждый. Отсюда гипотеза: нижняя пара — это вход «бойлер подключён».

Около 12 В мультиметр показал именно на пинах 4–5 (замер примерный). Другие комбинации контактов замерить не удалось: мультиметр упал с котла на плитку и разбился. Поэтому картина по разъёму неполная, и что на остальных парах пинов, мы не знаем. Замыкать вслепую опасно: если это шина питания, будет короткое замыкание. Поэтому сначала проверили вход через сопротивление, и в роли резистора выступил сам датчик NTC бойлера (около 10 кОм при комнатной температуре):

  1. Выключили котёл, перекинули датчик с пинов 1–2 на пины 4–5.
  2. Включили котёл — в меню появился Hp с тремя значками режимов.
  3. ГВС при этом не включался: на пинах 1–2 теперь было пусто, и котёл не видел датчик бойлера.

Вывод: на пины 1–2 нужен датчик бойлера, а на пины 4–5 — «ключ». Дальше повезло: в хозяйстве нашёлся ещё один датчик температуры в такой же гильзе, от простого китайского терморегулятора. Его двухпиновый разъём штатно сел на пины 4–5. Котёл включили, Hp на месте, и трёхходовой клапан начал переключать контуры по режиму.

Разгадка: на пятиконтактном разъёме CN1 платы Thermex Sonne на верхних пинах датчик бойлера, на нижних — второй датчик-ключ
Разъём 3Way на плате котла со штатной колодкой JST VH вместо временных соединений
Схема подключения к плате Thermex Sonne 12 Wi-Fi: разъём CN1 (пины 1–2 датчик бойлера, 4–5 ключ), разъём 3Way и провода привода dLine U

Что мы проверили, а что нет. Работает: датчик NTC около 10 кОм на пинах 4–5. Проверили и роль пинов: если зажать датчик-ключ в руке, температура ГВС в приложении не меняется, то есть котёл меряет бойлер только по пинам 1–2. Голую перемычку из провода на 4–5 мы не пробовали. Раз инструкция говорит именно о «перемычке», она, скорее всего, тоже сработает. Но если вход ждёт сопротивление в определённом диапазоне, котёл может принять замыкание за неисправность датчика. Датчик или резистор на 10 кОм — проверенный и безопасный вариант.

Датчик или резистор: что надёжнее. Датчик NTC на пинах 4–5 закреплён внутри корпуса котла, а там температура гуляет от комнатной до +50 °C и выше. Сопротивление NTC меняется вслед за ней: у типичного датчика на 10 кОм при +50 °C остаётся около 3,6 кОм, почти втрое меньше. Пока вход работает как простой «ключ» («есть что-то на пинах или нет»), это безразлично. Но если прошивка проверяет попадание в диапазон, на прогретом котле значение может выйти за границы, и Hp пропадёт уже при работающей системе. Постоянный резистор 10 кОм такой неопределённости лишён: его сопротивление от температуры в корпусе почти не зависит. Итог такой: датчик — это то, что проверено и сработало у нас; резистор — то, что надёжнее на длинной дистанции.

Почему так вышло, можно только предполагать. Вероятно, в «родном» комплекте датчика для Sonne штекер сразу занимает все нужные пины, и установщику не о чем думать. А универсальный комплект dLine U идёт с датчиком «под любой котёл», и эта деталь теряется. Инструкция ситуацию не спасает.

Как включить Hp на Thermex Sonne 12 Wi-Fi: пошагово

Гарантия. Вскрытие корпуса и вмешательство в плату аннулируют гарантию производителя. Наш котёл несколько лет пролежал на складе до монтажа, гарантия на него давно истекла, поэтому вскрывать было не страшно. У вас ситуация может быть другой: если котёл на гарантии, решите вопрос с сервисом Thermex до того, как откручивать винты.

Внутри котла 380/220 В. Все подключения — только при выключенном автомате.

  1. Отключите котёл автоматом и снимите лицевую панель (4 винта сверху и снизу), аккуратно отсоедините шлейф панели управления.

    Котёл Thermex Sonne 12 Wi-Fi со снятой лицевой панелью: теплообменник, насос, основная плата
  2. Найдите разъём CN1 на основной плате — пятиконтактный, рядом с разъёмами датчиков температуры (позиция 14 на рисунке 24).

  3. Пины 1–2 — датчик NTC бойлера (10 кОм, полярности нет). Сам датчик — в гильзу бойлера до упора, кабель через отверстие в днище котла с силиконовой втулкой.

  4. Пины 4–5 — «ключ»: постоянный резистор 10 кОм на ответном разъёме — надёжнее, или второй датчик NTC около 10 кОм, как у нас (почему резистор лучше — в разделе про разгадку выше). Закрепите ключ внутри котла стяжкой, подальше от ТЭНов и силовых клемм.

  5. Подключите привод клапана: коричневый и чёрный — на два контакта 3Way, синий — на клеммник N.

    Разъёмы на плате разные, и это стоит знать до поездки в магазин: на 3Way стоит колодка JST VH с шагом 3,96 мм, на CN1 — XH с шагом 2,54 мм. Временную скрутку в гнездо мы в итоге заменили на штатные колодки: жгуты собрали заранее, концы опрессовали в гильзы НШВИ, на каждый повесили бумажную бирку. Пятнадцать минут на столе избавляют от гадания через год, какой провод куда идёт.

    Жгуты датчика бойлера и датчика-ключа с бумажными бирками, собранные до монтажа
    Жгут привода трёхходового клапана: провода опрессованы в гильзы НШВИ
  6. Соберите котёл и включите. В приложении должна появиться реальная температура ГВС.

  7. Проверьте меню. На включённом котле зажмите одновременно [˅] и [˄], на экране появится «--». Стрелками листайте параметры: в списке должен быть Hp.

  8. Выберите режим. Коротко нажмите кнопку питания и стрелками выберите значок: радиатор — только отопление, капля — только ГВС, капля с радиатором — комбинированный. Удерживайте кнопку питания, чтобы сохранить и выйти.

  9. Проверьте направление клапана. Кратко включите «только ГВС»: ветка змеевика должна теплеть по термоманометру. Если теплеет коллектор, выключите котёл и поменяйте местами коричневый и чёрный провода. С пустым бойлером держите режим ГВС не дольше пары минут.

  10. Проверьте, какой датчик котёл считает температурой ГВС. Зажмите в руке датчик на пинах 4–5 и смотрите на приложение. У нас температура ГВС не изменилась: котёл берёт её с пинов 1–2, а датчик на 4–5 работает только «ключом». Если у вас температура растёт, поменяйте датчики местами, иначе котёл будет греть бойлер по воздуху внутри корпуса. Затем пролистайте сервисное меню целиком, от первого параметра до последнего, и убедитесь, что нигде не появилось второе значение температуры, привязанное к пинам 4–5. Если на другой прошивке этот вход окажется, например, входом уличного датчика для погодозависимой автоматики, котёл будет считать, что на улице температура внутри его собственного корпуса, и занижать мощность. У нас такого не наблюдается, но проверку стоит сделать.

  11. Рабочий режим — комбинированный: котёл сам переключает клапан по датчику бойлера.

Котёл Thermex Sonne 12 Wi-Fi работает: клапан переключает контуры, на термоманометрах рабочие температуры

dLine U, dLine S, dLine T: какой комплект брать

У Thermex три комплекта трёхходового клапана с электроприводом, все по одной цене (5990 ₽ на сайте производителя на сентябрь 2026). Мы купили dLine U в специализированном магазине, где нас заверили, что он «на 100 % подойдёт». По гидравлике и проводам он подошёл. Но «ключа» для разъёма CN1 в нём нет.

Комплект Для каких котлов Что известно
dLine U «Для любых одноконтурных котлов вне зависимости от мощности и производителя» (сайт Thermex) Клапан, привод, кабель, погружной датчик NTC. Разъёмы и перемычки не упомянуты
dLine T Thermex Tesla 6–12 (указано в паспорте) Датчик NTC с проводом, кабель привода
dLine S Совместимость в открытых описаниях не указана По логике названий (T — Tesla) вероятно для Sonne. Не подтверждено

Совет. Перед покупкой позвоните на горячую линию Thermex (8-800-700-22-03) и спросите, какой комплект нужен именно для вашего котла и есть ли в нём штекер для разъёма датчика бойлера. Если у вас уже dLine U — ничего докупать не нужно, достаточно «ключа» на пины 4–5.

Переключатель мощности: не работает ли ваш котёл на 2 кВт

Пока искали «перемычку», наткнулись на полезную деталь. На плате есть красный трёхрычажный DIP-переключатель. Им ограничивают максимальную мощность котла под возможности сети. Логика у него обратная привычной: все рычаги в ON — это минимальная мощность.

Рычаг 1 Рычаг 2 Рычаг 3 Мощность
ON ON ON 2 кВт
ON OFF ON 4 кВт
ON ON OFF 6 кВт
OFF ON OFF 8 кВт
ON OFF OFF 10 кВт
OFF OFF OFF 12 кВт

Если котёл «еле греет», проверьте положение рычагов. Но поднимать мощность можно только тогда, когда кабель, автомат и УЗО рассчитаны на неё: 12 кВт — это около 18 А на фазу при трёхфазном подключении. Переключать — только при выключенном питании.

Ошибки и грабли: чему нас научил этот проект

  • Включили ГВС с пустым бойлером. Итог — перегрев до 90 °C и защита. Пока нет воды — только отопление.
  • Поверили, что «универсальный» комплект подходит полностью. Гидравлически да, электрически не хватило «ключа» на CN1.
  • Искали перемычку не там. Вход термостата и DIP-переключатель оказались ни при чём. Правильный путь — пройти по разъёму, к которому подключается датчик бойлера, и посмотреть, какие пины остались свободными.
  • Замыкали бы вслепую. На пинах 4–5 CN1 было около 12 В. Проверка через сопротивление 10 кОм безопасна и для шины питания, и для входа, а голое замыкание — нет.
  • Уронили мультиметр на плитку. Посреди диагностики: остальные пины CN1 так и остались незамеренными. Держите запасной. Без прибора диагностика электрики превращается в гадание.
  • Временные соединения на 220 В внутри котла. Автоклеммы и скрутки допустимы только на время теста. Штатные разъёмы (VH 3,96 для 3Way и ответная часть для CN1) стоят копейки.
  • Колпачки воздухоотводчиков закручены до упора. Воздух не выходит, и кажется, что система «не прокачивается».
  • Неверные защиты в терморегуляторах. Защита от перегрева пола на 14 °C тихо выключает зону навсегда.
  • Обратный клапан между баком и бойлером. Бак не работает, предохранительный клапан капает.
  • Косой фильтр на вертикальном участке. Отстойник промывается обратно в поток.

Что купить: список для похожей системы

Позиция Кол-во Зачем
Трёхходовой клапан Thermex dLine (уточнить модель под котёл) 1 Переключение отопление / бойлер
Резистор 10 кОм (или датчик NTC 10 кОм) + ответный разъём 1 «Ключ» на пины 4–5 разъёма CN1; резистор надёжнее
Колодка JST VH 3,96 на 3 контакта (средний пропущен) 1 Подключение привода к разъёму 3Way
Термоманометры + ПП-тройники 25 под них 4 Контроль подачи и обратки
Косой латунный фильтр ¾ с американкой 1 Обратка котла
Шаровые краны-американки ¾ 4 Обслуживание котла, змеевика, коллектора
Угол ПНД 32 × ¾" НР, кран ¾, косой фильтр ¾ по 1 Узел ввода
Колба фильтра 1" + кронштейн + американки 1" 1 компл. Механическая очистка
Редуктор давления ¾ мембранный с манометром + американки ПП 25 1 + 2 Уставка около 2 бар, манометр на выходе
Обратный клапан ¾ 1 После редуктора, обязателен
Кран ¾ с американкой 1 Сервисный, до обратного клапана
Расширительный бак 12 л + группа безопасности ¾, 3 бар 1 Защита бойлера
Тройники ПП 25 с манометром 2 Манометры №1 и №2 — до и после колбы
Пропиленгликоль −30 °C ~30 л Теплоноситель
Опрессовочный насос + шланги 1 Опрессовка и заправка
Заглушка ½ на подпитку котла 1 Чтобы вода не попала в гликоль
Трубки ПВХ 10–12 мм + воронка/сифон 2 Сбросы предохранительных клапанов в канализацию
Утеплитель на ПП 25 ~6 м Трубы в котельной зоне
Мультиметр (лучше два) 1–2 Без комментариев

Финал: как это выглядит собранным

Первый запуск мы делали на временных соединениях: датчик-ключ держался в гнезде «на честном слове», привод клапана был подключён напрямую. Когда приехали штатные колодки, всё это переделали начисто — вместе с тем, что откладывали до проверки схемы.

Провода внутри котла. Датчик бойлера и датчик-ключ сидят на своих колодках: на разъём 3Way — JST VH с шагом 3,96 мм, на CN1 — XH с шагом 2,54 мм. Концы привода опрессованы в гильзы НШВИ, пучок уложен в жгут и притянут стяжками подальше от ТЭНов и силовых клемм.

Провода датчиков и привода клапана внутри котла уложены в жгут и зафиксированы стяжками

Узел ввода воды собран по финальной схеме — той, что на рабочем чертеже выше: кран, косой фильтр на горизонтальном участке, колба, редуктор с манометром, сервисный кран, обратный клапан, переход на ПП 20.

Ввод ПНД 32 из пола с краном и косым фильтром на горизонтальном участке

Котельная зона целиком. Слева котёл с расширительным баком, под ним шкаф коллектора тёплого пола, справа по стене — ввод воды с колбой.

Котёл Thermex Sonne, расширительный бак и шкаф коллектора тёплого пола после окончательной сборки
Электрокотёл Thermex Sonne 12 Wi-Fi и расширительный бак на стене домика

Частые вопросы

Почему в меню Thermex Sonne 12 Wi-Fi нет параметра Hp?

Hp появляется, только когда плата видит датчик бойлера и «перемычку». Датчик NTC подключается к пинам 1–2 пятиконтактного разъёма CN1, «перемычка» — к пинам 4–5 того же разъёма. У нас на 4–5 стоит второй датчик NTC около 10 кОм, и Hp появился сразу после включения.

Почему трёхходовой клапан не переключается на бойлер?

Если на выходе 3Way фаза всегда на одном и том же контакте, плата не управляет клапаном. Самая частая причина — котёл не считает бойлер подключённым (нет «ключа» на CN1). ГВС в таком состоянии включается только из приложения, и то без переключения клапана.

Бойлер грелся, а потом перестал — что проверить?

Первым делом «ключ» на пинах 4–5 разъёма CN1, а не привод. Если ключ потерял контакт — обрыв провода, окисление, соскочивший разъём, — параметр Hp тихо исчезает из меню, котёл возвращается в режим «только отопление» и перестаёт переключать клапан. Внешне это выглядит как отказ трёхходового клапана, поэтому привод проверяйте во вторую очередь.

Можно ли просто поставить перемычку на пины 4–5?

Инструкция говорит именно о перемычке. Мы проверили вариант с сопротивлением около 10 кОм, и он работает. Голое замыкание мы не проверяли. Если решите пробовать, делайте это при выключенном питании и следите, не появится ли ошибка датчика.

Какой датчик нужен для бойлера?

NTC 10 кОм при 25 °C, полярности у него нет. Он идёт в комплекте dLine U. Проверка мультиметром: при комнатной температуре 10–13 кОм. Если около 50 кОм — датчик от другого прибора. Бесконечность — обрыв.

В приложении температура ГВС −20 °C. Что это значит?

Котёл не видит датчик: обрыв, плохой контакт или сопротивление вне диапазона. Проверьте обжим клемм и сопротивление датчика.

Можно ли включать режим ГВС, если бойлер пустой?

Нет. Датчик мерит воздух, котёл греет кольцо «котёл — змеевик» до перегрева. У нас теплоноситель дошёл до 90 °C и сработала защита.

Как подключить провода привода dLine U?

Синий — на N клеммника котла. Коричневый и чёрный — на два контакта разъёма 3Way. Если клапан переходит не туда, поменяйте коричневый и чёрный местами.

Нужен ли отдельный насос на тёплый пол с Thermex Sonne?

Для небольшого домика с двумя петлями и калорифером — нет, встроенного насоса хватает. Контролируйте расход по расходомерам коллектора: 1,5–2 л/мин на петлю.

Зачем группа безопасности на холодной воде, если давление в сети низкое?

Давление поднимает не сеть, а нагрев: 100 литров при нагреве до 60 °C расширяются на 1,5–2 литра. Бак принимает этот объём, а предохранительный клапан страхует.

Котёл на 12 кВт, а греет слабо. Что проверить?

DIP-переключатель мощности на плате. Все три рычага в положении ON ограничивают котёл до 2 кВт.

Что работает и что оказалось самым трудным

Система работает так, как задумывалась: полы держат температуру по комнатам, калорифер подогревает приток, котёл сам переключается на бойлер. Всё управляется со смартфона. Гидравлика здесь несложная, если соблюдать порядок элементов и не экономить на кранах и термоманометрах. Самым трудным оказалось то, чего нет в документации: пятиконтактный разъём CN1, где для работы бойлера нужен не один датчик, а датчик плюс «ключ».

Схему, расчёты и диагностику мы вели вместе с ИИ-ассистентом Claude: он читал инструкции и фото, предлагал версии и проверки, а руки, мультиметр и найденный в ящике датчик были наши.

Статья основана на личном опыте монтажа. Работы с электрооборудованием выполняйте при отключённом питании, с соблюдением ПУЭ и требований производителя.

Источники
