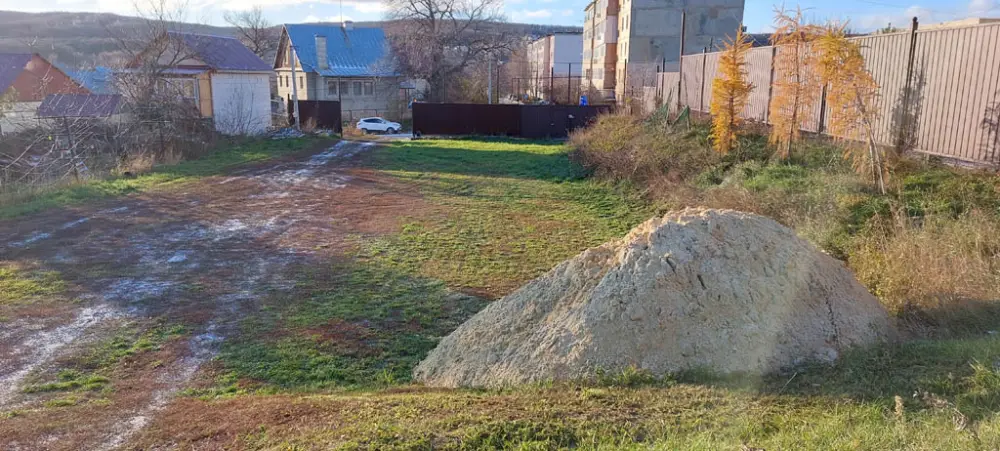

Участок 1 210 м²: с пустыря до автоматики
Ниже не рендеры и не рекламные фотографии. Это объект, который человек ведёт много лет и делает почти всё руками: теплица на автоматике, автополив на восемь зон, приточно-вытяжная с рекуперацией, плита под дом. Разбираем по числам — и показываем, что из этого Сажень считает сама.
Плита под дом: четыре месяца, семь кадров
Даты — настоящие, из свойств самих снимков. В этом и смысл фотофиксации: через год спор с бригадой решается не памятью, а кадром от двадцатого сентября, где видно шаг арматуры и где именно лежит выпуск канализации.
-

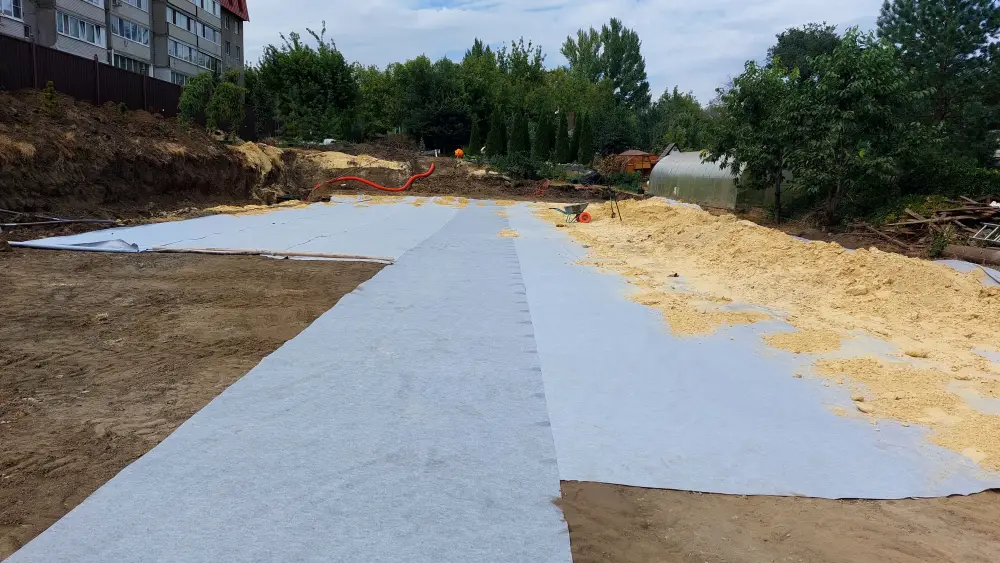

19 июля 2024
Геотекстиль и подготовка основания
До бетона тут ещё всё видно и всё поправимо. Через три месяца — уже нет.
-

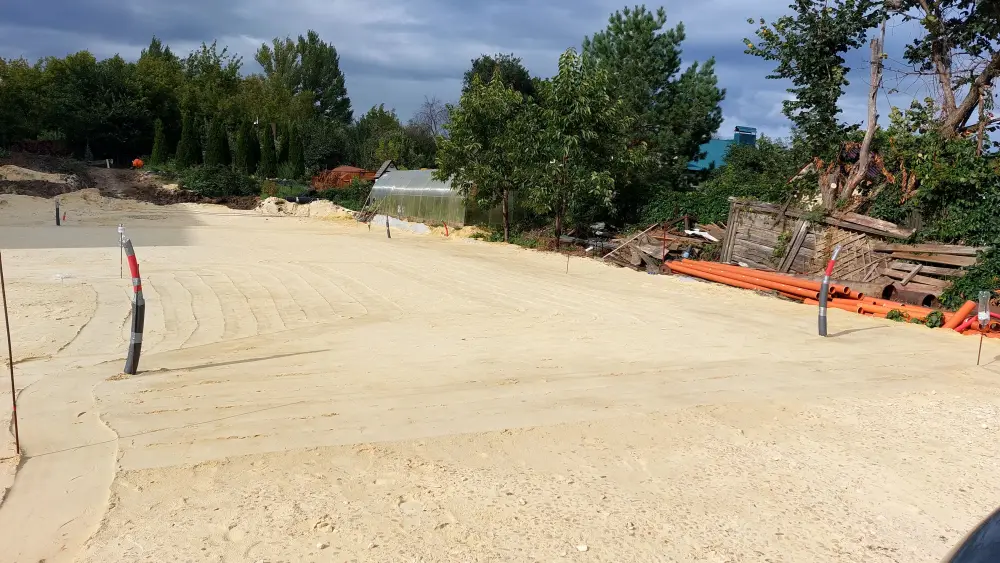

13 августа 2024
Песчаная подушка, выровнено под ноль
Отметки с плана организации рельефа. Ошибка в сантиметрах здесь становится ошибкой в кубах бетона.
-

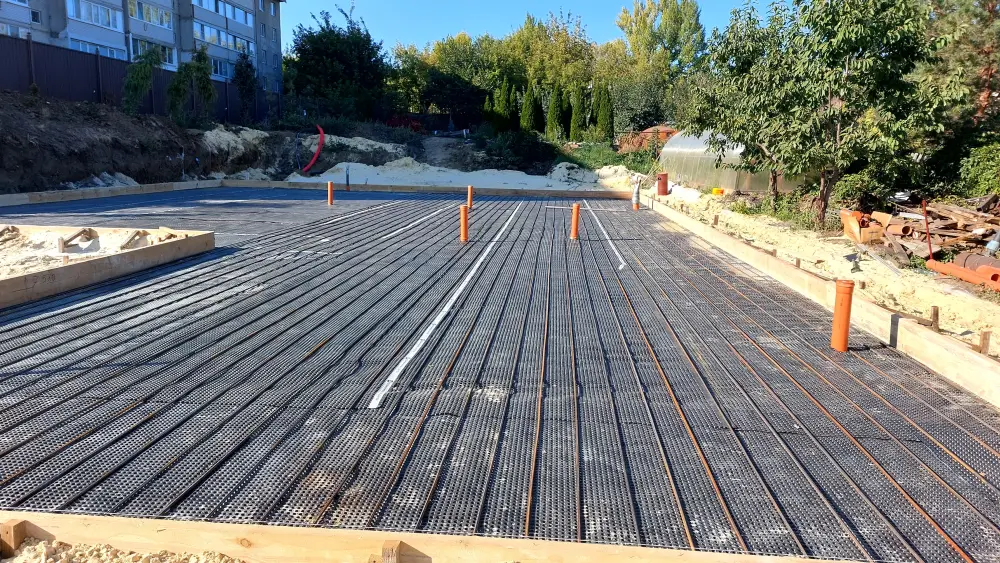

6 сентября 2024
Нижняя сетка и выпуски коммуникаций
Выпуски канализации и ввод воды заходят в плиту до заливки. Забыть один — потом только алмазное бурение.
-
20 сентября 2024

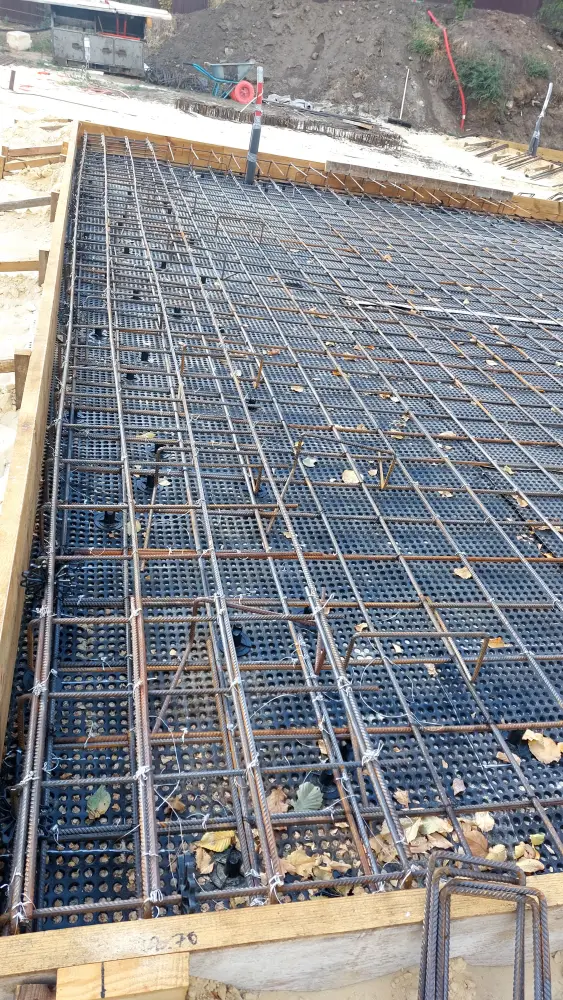

Армирование у края плиты
Тот самый кадр, ради которого существует фотофиксация: через неделю всё это под бетоном.
-

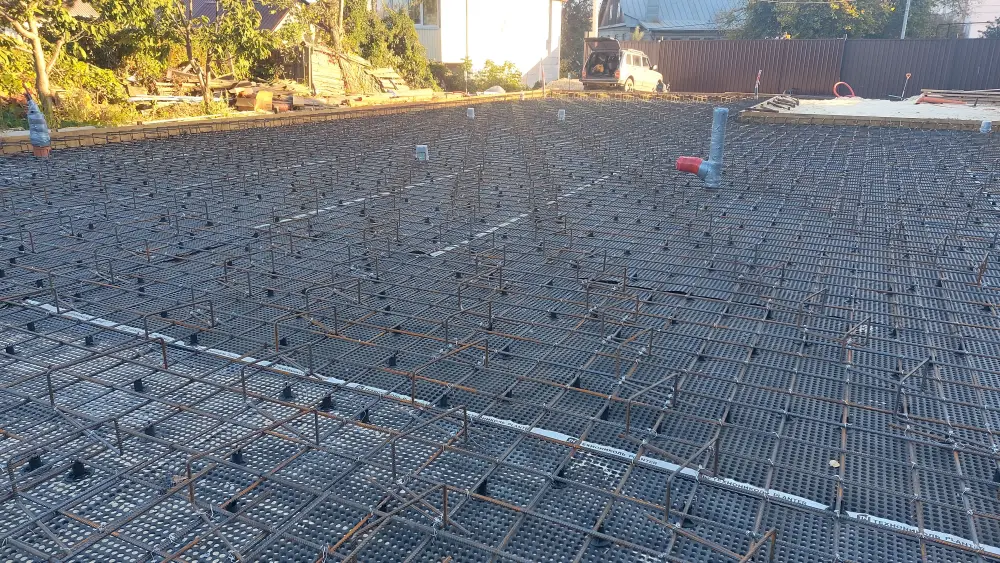

30 сентября 2024
Каркас целиком, перед заливкой
Последний день, когда плиту видно изнутри.
-

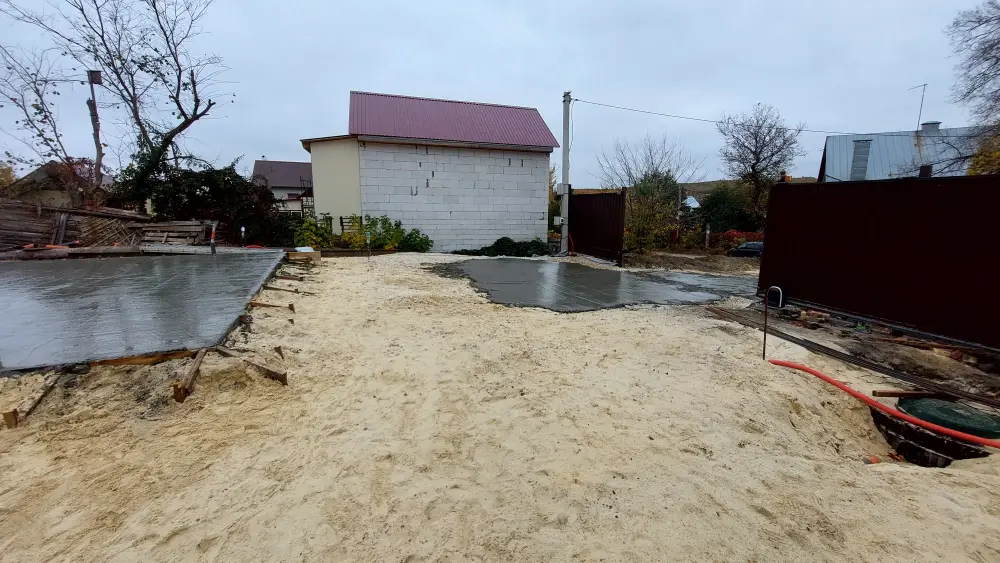

11 октября 2024
Залито
Дальше по плите считаются стены, а по стенам — теплопотери и сечение кабеля.
-

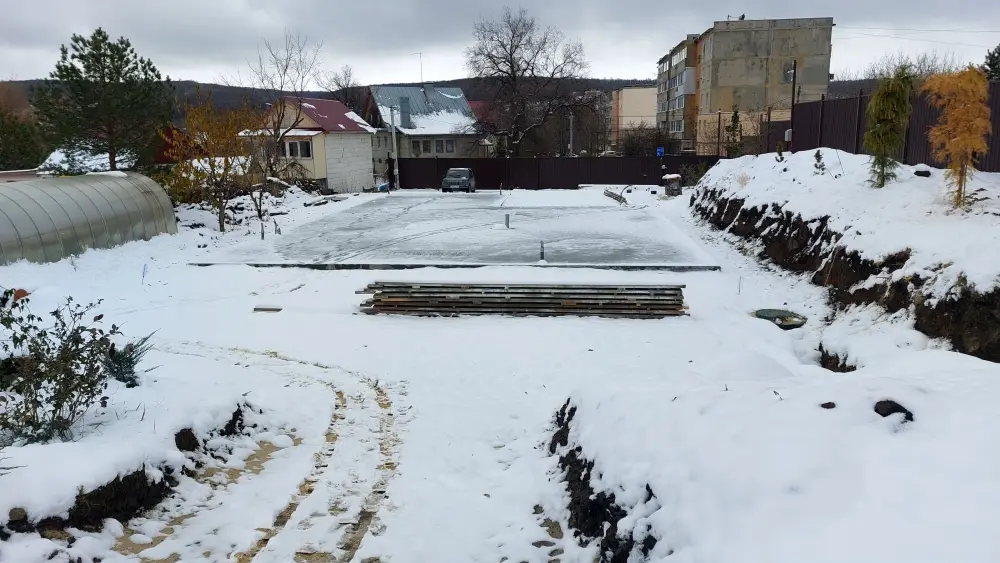

7 ноября 2024
Первый снег
Плита уходит в зиму. Коробка и крыша — следующий сезон.
Что на участке работает
Список неполный и будет пополняться — здесь то, по чему есть числа.

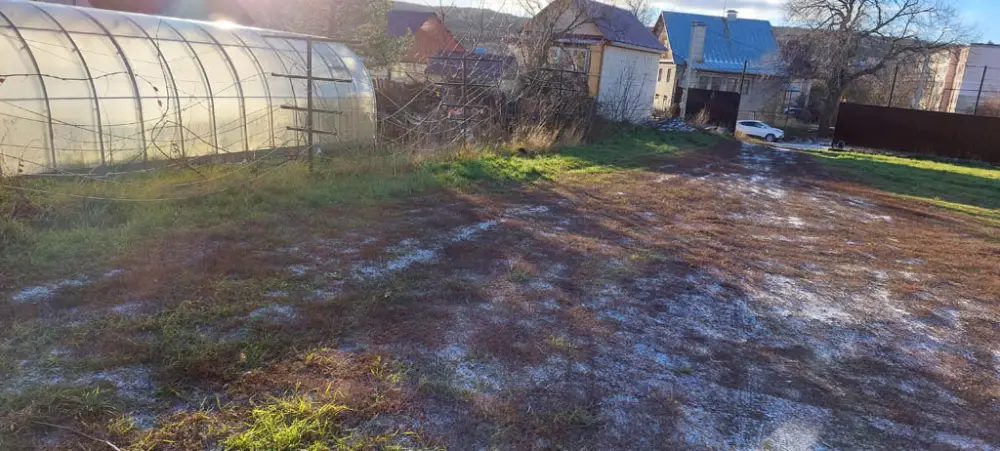

| Теплица | 3 × 10 м | Автопроветривание, подогрев грунта, подкорневой полив, туманообразование в трёх зонах |
|---|---|---|
| Череночники | три по 3 × 1 м | Автоматическая влажность, спринклеры тумана от насоса высокого давления |
| Автополив | 8 зон | Контроллер с Wi-Fi, в автоматическом режиме работают четыре |
| Техническая вода | 2 × 1,5 м³ | Колодец, подъём насосом на верх участка в две ёмкости, раздача многоступенчатым насосом |
| Летний домик | каркасный, две зоны | Душевая с трапами, кондиционер, свой трёхфазный щит |
| Вентиляция домика | 350 м³/ч | Приточно-вытяжная с рекуперацией, три электроклапана D160 / D150 / D125, водяной нагреватель притока |
| Отопление домика | 12 кВт | Трёхфазный котёл, бойлер косвенного нагрева на 100 л со своим ТЭНом, коллектор на четыре выхода |
| Беседка | со встроенной зоной барбекю | Вальмовая крыша, стропила и каркас — своими руками |
| Детский домик | 2,5 × 1,2 × 2,5 м | Для дочки |
Что из этого Сажень считает сама
Половина решений на этом участке принималась в уме, по совету и по видео. Там, где ошибка стоит денег или пожара, считать надо по таблицам — и это ровно то, чем занимается платформа.
Автополив по зонам
Восемь зон по дебиту источника, а не по числу форсунок. Насос поднимает воду в две ёмкости по 1,5 м³ — от этого объёма и считается, сколько зон можно запустить разом.
Посчитать автополивПлита под дом
Объём бетона, масса арматуры и число миксеров. По кадрам выше видно, что закладывается до заливки: забытый выпуск потом стоит алмазного бурения.
Посчитать фундаментТеплица и грядки
Каркас 3 × 10 с раскроем профильной трубы, объём грунта в короба и ведомость материалов.
Посчитать теплицуЧего пока нет ни у нас, ни у других
Разбирая этот объект, мы нашли три вещи, которые владелец сделал сам, потому что посчитать их было негде: раскладка плитки с узлами трапов и уклонами, схема приточно-вытяжной с рекуперацией и раскладка стропил вальмовой крыши. По раскладке плитки, написанной от руки, плиточник уже положил пол.
Это и есть очередь на ближайшие направления.
