Сколько форсунок можно поставить на одну зону полива

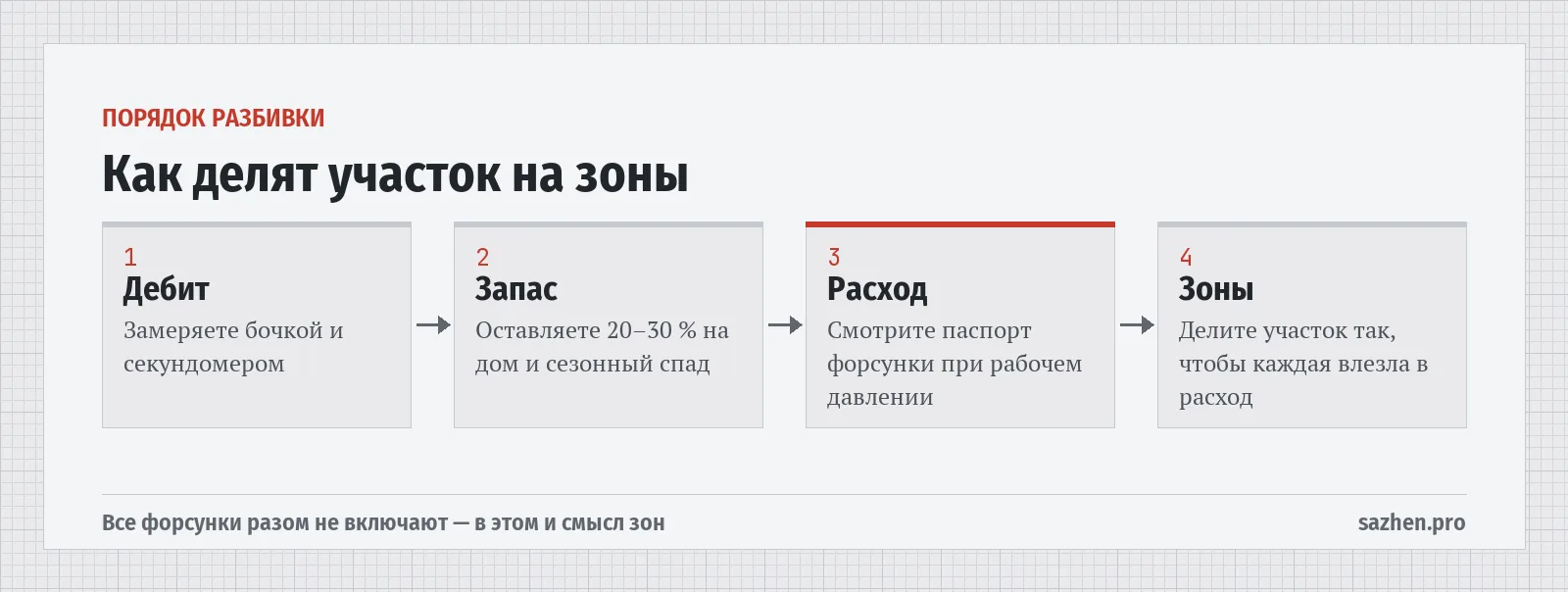

Короткий ответ: суммарный расход всех форсунок одной зоны не должен превышать 70–80 % дебита источника — остаток остаётся про запас на бытовое водопотребление и на сезонное снижение дебита. Число форсунок получается делением этого запаса на паспортный расход одной форсунки.

Формула зоны: расход, а не количество точек

Ошибка, с которой чаще всего сталкиваются самодельные системы, — считать зону по площади или по числу грядок, а не по расходу воды. У каждой форсунки есть паспортный расход в м³/ч при определённом рабочем давлении (обычно 2–3 бар), и именно сумма этих расходов — а не число форсунок и не площадь — определяет, поместится зона в дебит источника или нет.

Формула: допустимый расход зоны = 0,7–0,8 × дебит источника. При дебите скважины 3 м³/ч на зону разумно отдавать 2,1–2,4 м³/ч.

Пример на паспортных расходах

Роторная форсунка среднего радиуса действия обычно имеет расход 0,5–0,7 м³/ч, веерная — 0,3–1,2 м³/ч в зависимости от модели и угла сектора. При дебите скважины 3 м³/ч и допустимом расходе зоны 2,1–2,4 м³/ч на одну зону помещается:

• 3–5 роторных форсунок по 0,5–0,7 м³/ч каждая;
• 2–3 веерных форсунки по 0,8–1 м³/ч каждая (у веерных при том же радиусе расход обычно выше — они поливают быстрее, но на меньшую площадь за один проход).

Участок с суммарным числом форсунок больше этого предела делят на несколько зон с последовательным, а не одновременным включением.

Почему роторные и веерные не смешивают в одной зоне

Дело не только в расходе. У роторной и веерной форсунки разная интенсивность полива — сколько миллиметров осадков в час получает земля под струёй. Веерная поливает быстрее и локальнее, роторная — медленнее, но на большую площадь. При общем времени работы зоны (контроллер включает всю зону сразу и на одно и то же время) веерные участки заливает раньше, чем роторные успевают долить свою площадь до нормы. Разные типы форсунок разводят по разным зонам именно из-за этого, а не из-за расхода.

Что будет, если превысить предел

Если суммарный расход зоны превышает то, что способен дать источник, давление в системе на дальних форсунках падает — они начинают работать на треть, а то и меньше от паспортного радиуса действия. Дальний угол участка недополучает воду именно там, где до него и так сложнее всего дотянуться шлангом вручную. При достаточно большом перекосе насос может и вовсе уйти в сухой ход: скважина не успевает восполнять воду быстрее, чем насос её выкачивает.

Перекрытие внутри зоны — отдельный вопрос

Число форсунок в зоне ограничивает расход, а их расстановку внутри зоны — паспортный радиус действия и правило «голова к голове»: струя каждой форсунки должна долетать до соседней, а не до середины между ними. Это два разных расчёта: сначала по дебиту находят, сколько форсунок в принципе помещается в зону, потом по радиусу — как их расставить, чтобы не осталось сухих полос.
