Какое сечение кабеля выбрать

Сечение кабеля выбирают не по мощности напрямую, хотя именно так это делают все таблицы в интернете. Правильный порядок другой, и в нём четыре шага.

Шаг первый: от мощности к току

Ток — это то, что греет провод, поэтому считать надо его.

Однофазная сеть, 220 В:

I = P / (U · cosφ)

Для нагревателей, ламп и розеток cos φ равен единице, и формула упрощается до I = P / 220. Для двигателей и трансформаторов cos φ бывает 0,7–0,85, и ток при той же мощности выходит больше.

Трёхфазная, 380 В:

I = P / (√3 · U · cosφ)

Пример: варочная панель 7,2 кВт. Однофазно это 32,7 А, трёхфазно — всего 10,9 А. Отсюда, кстати, и берётся смысл трёх фаз: тот же прибор требует втрое меньшего тока на фазу.

Шаг второй: от тока к автомату

Автомат выбирается ближайшим большим из стандартного ряда: 6, 10, 13, 16, 20, 25, 32, 40, 50, 63 А. Для тока 32,7 А это 40 А.

Автомат защищает не прибор, а кабель. У прибора есть собственная защита, если производитель её поставил. Автомат следит за тем, чтобы по проводу не пошёл ток, на который провод не рассчитан.

Отсюда правило, которое переворачивает интуицию: сечение подбирается не под нагрузку, а под номинал автомата. Если поставить автомат на 40 А, кабель должен держать 40 А — даже если реальная нагрузка вдвое меньше. Иначе при неисправности провод раскалится, а автомат этого не заметит.

Шаг третий: от автомата к сечению по нагреву

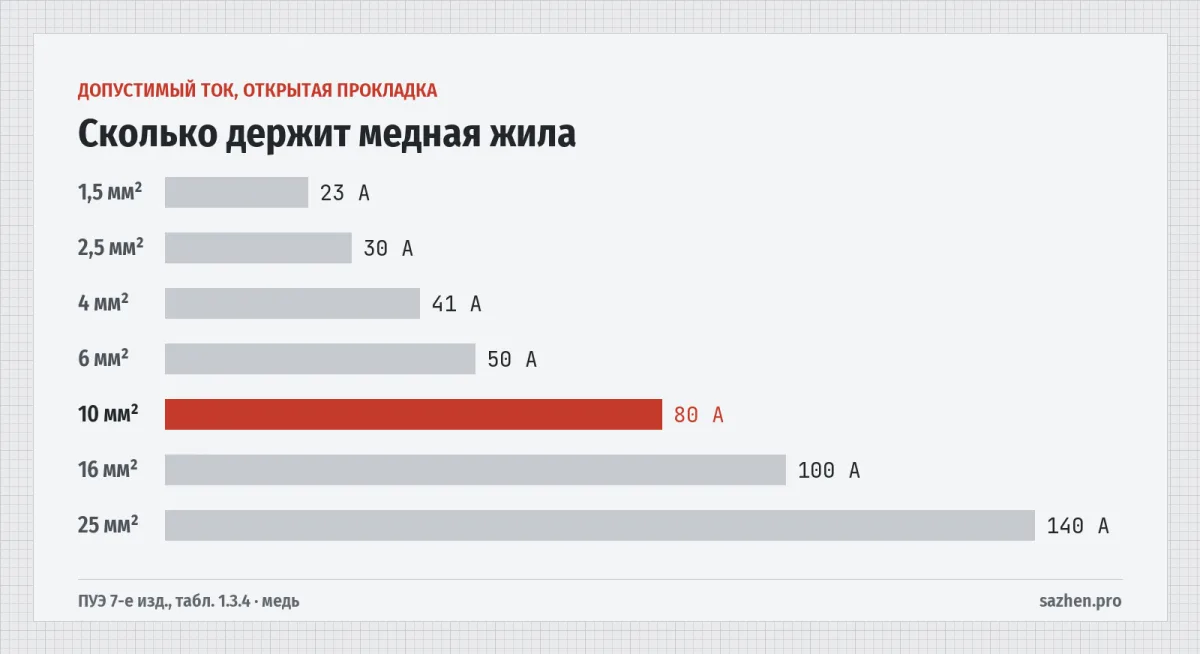

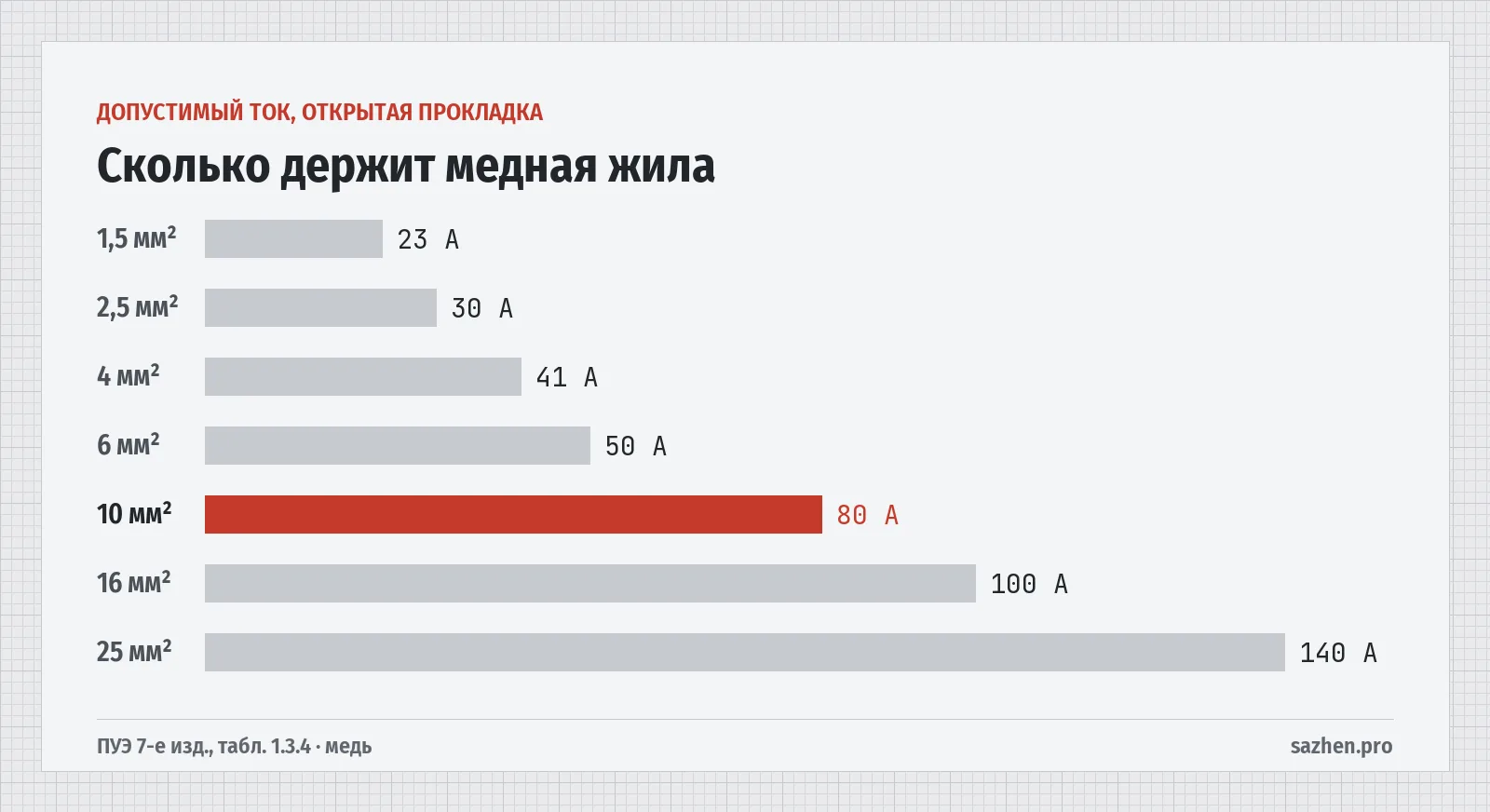

Теперь смотрим таблицу допустимых токов. Это ПУЭ 7-е издание, табл. 1.3.4, медные жилы:

Обратите внимание, насколько разные числа в одной строке. Кабель 1,5 мм² открыто по стене держит 23 А, а он же в трубе с двумя соседями — уже 17 А. Разница в треть, и она не про запас, а про то, куда уходит тепло.

Для автомата 40 А в трубе тремя проводами нужно 10 мм² (60 А подходит, 6 мм² с его 42 А тоже проходит — берём 6 мм²).

Шаг четвёртый: поправки

Табличные числа приняты для воздуха +25 °C. Если среда горячее, допустимый ток падает. Коэффициенты из ПУЭ табл. 1.3.3:

Полсотни градусов — это не экзотика: чердак под металлической кровлей летом, котельная, гараж с работающим оборудованием. И там кабель держит только 61 % от табличного тока.

Вторая поправка — на совместную прокладку. По ПУЭ п. 1.3.10 она вводится, когда одновременно нагруженных проводников в пучке больше четырёх: 0,68 для пяти-шести, 0,63 для семи-девяти, 0,60 для десяти- двенадцати. До четырёх поправки нет — она уже учтена столбцами таблицы выше.

И пятый шаг, про который забывают

Всё перечисленное — это только условие нагрева. Есть второе, независимое: потеря напряжения. На линиях длиннее пятнадцати-двадцати метров именно оно обычно и определяет сечение, причём с запасом в несколько ступеней.

Это отдельный разговор, и он важнее, чем кажется: почему сечение зависит от длины линии.

Готовые ответы для типовых групп

Если лень считать, вот что обычно получается в частном доме при разумных длинах и нормальной температуре:

Эта таблица — не расчёт. Она не знает ни длины ваших линий, ни температуры, ни того, сколько кабелей пойдёт в одном лотке. Пользуйтесь ей как прикидкой, а не как проектом.

Посчитать по-настоящему

Расчёт электрощита проходит все пять шагов для каждой группы: ток, автомат, сечение по нагреву, поправки, потеря напряжения. На выходе однолинейная схема и спецификация с метражом — не число, а документ.

Расчёт и предпросмотр бесплатны.
